产品名称：

DKMJ-C型直流支撑滤波电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 滤波电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

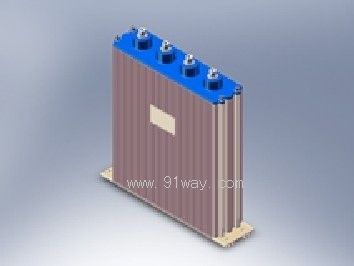

（点击小图查看大图）

DKMJ-C型直流支撑滤波电容器产品详细说明：

DKMJ-C型直流支撑滤波电容器特征
1. 带散热片的金属外壳，干式结构，具有良好的散热性能。
2. 采用金属化聚丙烯膜，内部灌注导热灌封料。
3. 产品性能稳定，安全可靠，寿命长。

DKMJ-C型直流支撑滤波电容器用途
用于直流滤波，例如：风力发电、太阳能发电、高压变频器、电力机车、地铁轻轨车等电路中。

DKMJ-C型直流支撑滤波电容器电气特性
电容量范围（Cn）： 220μF ~ 3000μF
电容量允许偏差： ±10%
额定直流电压（Un dc）： 800V ~ 2000V
最大有效电流（Irms max.）： 210Arms
杂散电感（Ls）： 36nH ~ 62nH
极间测试电压（25°C时）： 1.5Un dc 10s
极与壳测试电压（25°C时）： 4kVac 50Hz 1min.

DKMJ-C型直流支撑滤波电容器外形尺寸

Part Number	Cn (μF)	H (mm)	Ls max. (nH))	ESR (mΩ)	Irms (A)	Rth (k/W)	Weight (Kg)
Un 800Vdc
DKMJ-C 800-1200	1200	160	36	0.50	86	0.47	5
DKMJ-C 800-2000	2000	240	45	0.44	140	0.34	7
DKMJ-C 800-2500	2500	300	55	0.42	175	0.30	9
DKMJ-C 800-3000	3000	340	62	0.41	210	0.20	10
Un 1000Vdc
DKMJ-C 1000-1000	1000	160	36	0.49	80	0.47	5
DKMJ-C 1000-1500	1500	220	45	0.45	120	0.34	7
DKMJ-C 1000-2000	2000	300	55	0.43	160	0.30	9
DKMJ-C 1000-2500	2500	340	62	0.41	200	0.20	10
Un 1200Vdc
DKMJ-C 1200-680	680	160	36	0.55	65	0.47	5
DKMJ-C 1200-1000	1000	220	45	0.48	95	0.34	7
DKMJ-C 1200-1500	1500	300	55	0.44	140	0.30	9
DKMJ-C 1200-1600	1600	340	62	0.43	150	0.20	10
Un 1400Vdc
DKMJ-C 1400-470	470	160	36	0.58	56	0.47	5
DKMJ-C 1400-700	700	220	45	0.50	83	0.34	7
DKMJ-C 1400-1000	1000	300	55	0.46	115	0.30	9
DKMJ-C 1400-1200	1200	340	62	0.44	140	0.20	10
Un 1600Vdc
DKMJ-C 1600-350	350	160	36	0.62	50	0.47	5
DKMJ-C 1600-560	560	240	45	0.52	75	0.34	7.5
DKMJ-C 1600-700	700	300	55	0.48	95	0.30	9
DKMJ-C 1600-900	900	340	62	0.45	120	0.20	10
Un 1800Vdc
DKMJ-C 1800-280	280	160	36	0.65	42	0.47	5
DKMJ-C 1800-420	420	220	45	0.55	63	0.34	7
DKMJ-C 1800-560	560	280	55	0.50	85	0.32	8.5
DKMJ-C 1800-700	700	340	62	0.47	105	0.20	10
Un 2000Vdc
DKMJ-C 2200-220	220	160	36	0.69	38	0.47	5
DKMJ-C 2200-330	330	220	45	0.58	56	0.34	7
DKMJ-C 2200-470	470	300	55	0.51	80	0.30	9
DKMJ-C 2200-560	560	340	62	0.48	95	0.20	10

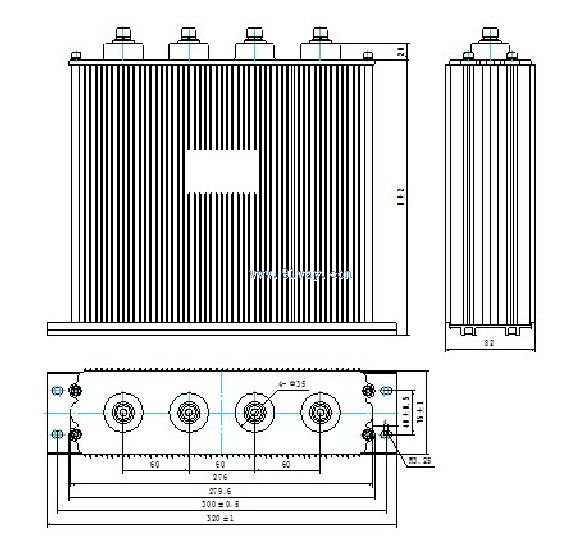

DKMJ-C型直流支撑滤波电容器（示意图）
