产品名称：

DKMJ-F型直流支撑滤波电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 滤波电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DKMJ-F型直流支撑滤波电容器产品详细说明：

DKMJ-F型直流支撑滤波电容器特征

1. 带散热片金属外壳，干式结构，具有良好的散热性能。
2. 采用金属化聚丙烯膜，内部灌注导热灌封料。
3. 产品性能稳定，安全可靠，寿命长。

用途
用于直流滤波，例如：风力发电、太阳能发电、高压变频器、电力机车、地铁轻轨车等电路中。

电气特性
电容量范围Cn： 130μF to 1500μF
电容量允许偏差： ±10%
额定直流电压 Un dc： 600V to 1300V
最大有效电流 Irms max： 105Arms
杂散电感 Ls： 30nH to 100nH
极间测试电压（25°C时）： 1.5Un dc 10s
极与壳测试电压（25°C时）： 3kVac 50Hz 1min.

DKMJ-F型直流支撑滤波电容器外形尺寸

Part Number	Capacitance (μF)	Height (mm)	Irms max (A)	Ls （nH)	Rs (mΩ)	Rth (℃/W)	Weigh (kg)
Un 600V dc
DKMJ-F 600-360	360	110	45	30	3.2	0.98	1.2
DKMJ-F 600-500	500	135	45	50	4.0	0.97	1.4
DKMJ-F 600-750	750	190	84	80	2.1	0.86	1.75
DKMJ-F 600-1000	1000	240	85	80	2.7	0.86	2.1
DKMJ-F 600-1100	1100	265	100	90	2.2	0.82	2.3
DKMJ-F 600-1500	1500	340	105	100	2.4	0.76	2.85
Un 800V dc
DKMJ-F 800-300	300	110	38	30	3.3	0.98	1.2
DKMJ-F 800-400	400	135	37	50	4.3	0.97	1.4
DKMJ-F 800-600	600	190	75	80	2.3	0.86	1.75
DKMJ-F 800-800	800	240	76	80	2.8	0.86	2.1
DKMJ-F 800-900	900	265	92	90	2.3	0.82	2.3
DKMJ-F 800-1200	1200	340	95	100	2.5	0.76	2.85
Un 900V dc
DKMJ-F 900-240	240	110	40	30	3.7	0.98	1.2
DKMJ-F 900-330	330	135	40	50	4.7	0.97	1.4
DKMJ-F 900-470	470	190	76	80	2.5	0.86	1.75
DKMJ-F 900-660	660	240	78	80	3.1	0.86	2.1
DKMJ-F 900-720	720	265	82	90	2.4	0.82	2.3
DKMJ-F 900-1000	1000	340	90	100	2.7	0.76	2.85
Un 1000V dc
DKMJ-F 1000-200	200	110	36	30	3.9	0.98	1.2
DKMJ-F 1000-270	270	135	36	50	5.1	0.97	1.4
DKMJ-F 1000-380	380	190	68	80	2.7	0.86	1.75
DKMJ-F 1000-500	500	240	66	80	3.4	0.86	2.1
DKMJ-F 1000-560	560	265	86	90	2.5	0.82	2.3
DKMJ-F 1000-800	800	340	90	100	2.9	0.76	2.85
Un 1200V dc
DKMJ-F 1200-160	160	110	33	30	4.1	0.98	1.2
DKMJ-F 1200-220	220	135	33	50	5.5	0.97	1.4
DKMJ-F 1200-330	330	190	68	80	2.6	0.86	1.75
DKMJ-F 1200-470	470	240	70	80	3.2	0.86	2.1
DKMJ-F 1200-500	500	265	88	90	2.5	0.82	2.3
DKMJ-F 1200-680	680	340	86	100	2.9	0.76	2.85
Un 1300V dc
DKMJ-F 1300-130	130	110	29	30	4.6	0.98	1.2
DKMJ-F 1300-200	200	135	32	50	5.5	0.97	1.4
DKMJ-F 1300-260	260	190	58	80	2.9	0.86	1.75
DKMJ-F 1300-380	380	240	62	80	3.5	0.86	2.1
DKMJ-F 1300-400	400	265	76	90	2.6	0.82	2.3
DKMJ-F 1300-560	560	340	78	100	3.1	0.76	2.85

Part Number	Capacitance (μF)	Height （mm）	Irms (A)	Ls （nH)	Rs (mΩ)	Rth (℃/W)	Weigh (kg)
Un 1400V dc
DKMJ-F 1400-120	120	110	29	30	4.7	0.98	1.2
DKMJ-F 1400-160	160	135	28	50	6.3	0.97	1.4
DKMJ-F 1400-240	240	190	58	80	3.0	0.86	1.75
DKMJ-F 1400-330	330	240	57	80	3.7	0.86	2.1
DKMJ-F 1400-360	360	265	78	90	2.7	0.82	2.3
DKMJ-F 1400-500	500	340	80	100	3.1	0.76	2.85
Un 1500V dc
DKMJ-F 1500-100	100	110	26	30	5.2	0.98	1.2
DKMJ-F 1500-140	140	135	26	50	6.7	0.97	1.4
DKMJ-F 1500-200	200	190	52	80	3.2	0.86	1.75
DKMJ-F 1500-280	280	240	52	80	4.0	0.86	2.1
DKMJ-F 1500-300	300	265	70	90	2.8	0.82	2.3
DKMJ-F 1500-420	420	340	72	100	3.3	0.76	2.85
Un 1600V dc
DKMJ-F 1600-90	90	110	24	30	5.3	0.98	1.2
DKMJ-F 1600-120	120	135	24	50	7.3	0.97	1.4
DKMJ-F 1600-180	180	190	50	80	3.3	0.86	1.75
DKMJ-F 1600-250	250	240	50	80	4.1	0.86	2.1
DKMJ-F 1600-260	260	265	65	90	2.9	0.82	2.3
DKMJ-F 1600-380	380	340	70	100	3.4	0.76	2.85
Un 1800V dc
DKMJ-F 1800-70	70	110	22	30	6.1	0.98	1.2
DKMJ-F 1800-100	100	135	22	50	7.8	0.97	1.4
DKMJ-F 1800-140	140	190	43	80	3.6	0.86	1.75
DKMJ-F 1800-200	200	240	45	80	4.5	0.86	2.1
DKMJ-F 1800-210	210	265	63	90	3.1	0.82	2.3
DKMJ-F 1800-300	300	340	64	100	3.7	0.76	2.85

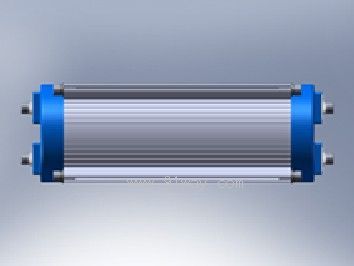

DKMJ-F型直流支撑滤波电容器

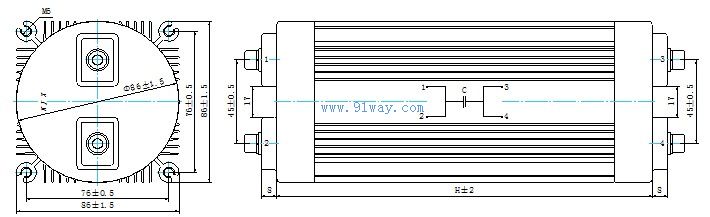

DKMJ-F型直流支撑滤波电容器（示意图）
