产品名称：

DKMJ-G型大电流直流滤波电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 防护电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DKMJ-G型大电流直流滤波电容器产品详细说明：

DKMJ-G型大电流直流滤波电容器电气特性

电容量范围Cn： 60μF to 560μF
电容量允许偏差： ±10%
额定直流电压 Un dc： 500V to 1200V
最大有效电流 Irms max： 150Arms
杂散电感 Ls： 20nH to 35nH
极间测试电压（25°C时）： 1.5Un dc 10s
极与壳测试电压（25°C时）： 3kVac 50Hz 1min

DKMJ-G型大电流直流滤波电容器外形尺寸

Part Number	Capacitance (μF)	A (mm)	H (mm)	E (mm)	P (mm)	Ls max. (nH)	du/dt (v/μs)	Irms max.（A）	ESR (mΩ)	Rth (℃/W)
Un 500V
DKMJ-G 500-160	160	86	45	76	45	20	36	90	0.7	2.8
DKMJ-G 500-200	220	86	55	76	45	26	26	90	0.8	2.8
DKMJ-G 500-300	300	86	65	76	45	35	20	95	0.9	2.8
DKMJ-G 500-470	470	116	55	106	60	26	26	150	0.5	2.6
DKMJ-G 500-560	560	116	65	106	60	35	20	150	0.6	2.6
Un 700V
DKMJ-G 700-120	120	86	45	76	45	20	42	80	0.8	2.8
DKMJ-G 700-18	180	86	55	76	45	26	30	80	0.9	2.8
DKMJ-G 700-220	220	86	65	76	45	35	23	75	1.0	2.8
DKMJ-G 700-330	330	116	55	106	60	26	30	125	0.6	2.6
DKMJ-G 700-470	470	116	65	106	60	35	23	135	0.7	2.6
Un 900V
DKMJ-G 900-80	80	86	45	76	45	20	50	65	0.9	2.8
DKMJ-G 900-120	120	86	55	76	45	26	36	65	1.0	2.8
DKMJ-G 900-160	160	86	65	76	45	35	29	70	1.1	2.8
DKMJ-G 900-220	220	116	55	106	60	26	36	100	0.7	2.6
DKMJ-G 900-300	300	116	65	106	60	35	29	110	0.8	2.6
Un 1200V
DKMJ-G 1200-60	60	86	45	76	45	20	60	55	0.9	2.8
DKMJ-G 1200-80	80	86	55	76	45	26	45	55	1.1	2.8
DKMJ-G 1200-100	100	86	65	76	45	35	35	53	1.3	2.8
DKMJ-G 1200-160	160	116	55	106	60	26	45	90	0.8	2.6
DKMJ-G 1200-200	200	116	65	106	60	35	35	90	0.9	2.6

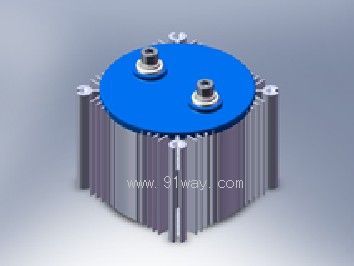

DKMJ-G型大电流直流滤波电容器

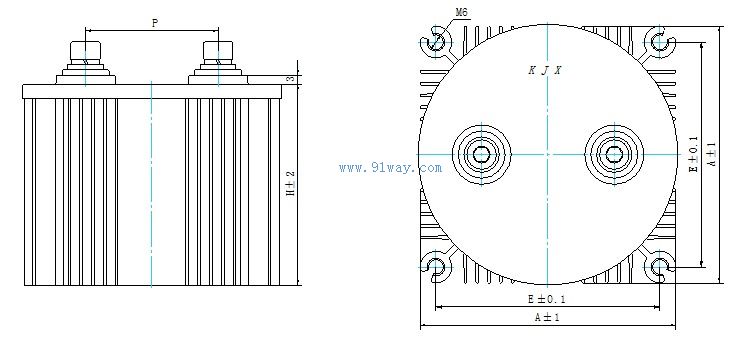

DKMJ-G型大电流直流滤波电容器（示意图）
