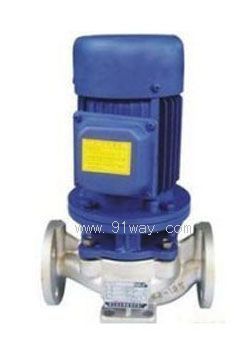

产品名称: IHGB立式不锈钢防爆管道离心泵
型号规格: IHGB立式不锈钢防爆管道离心泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 离心泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
IHGB立式不锈钢防爆管道离心泵产品详细说明:
IHGB立式不锈钢防爆管道离心泵是联合国内水泵专家选用国内优秀水力模型,采用IS型单级单吸离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合最新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。

主要用途:
1.ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2.IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3.IHGB立式不锈钢防爆管道离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4.IHGB立式不锈钢防爆管道离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5.YG型管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
6.IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。

产品特点:
1.IHGB立式不锈钢防爆管道离心泵为立式结构,进出口口径相同,且位于同一中心线上,可向阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2.叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3.轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
4.安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6.可根据管路布置的要求采用泵的竖式和横式安装。
四、工作条件:
1.IHGB立式不锈钢防爆管道离心泵吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40℃,相对湿度<40%。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1,粒度<0.2mm。
注:如果用介质为带有细小颗粒,请在订货时说明,以便本厂采用耐磨式机械密封。

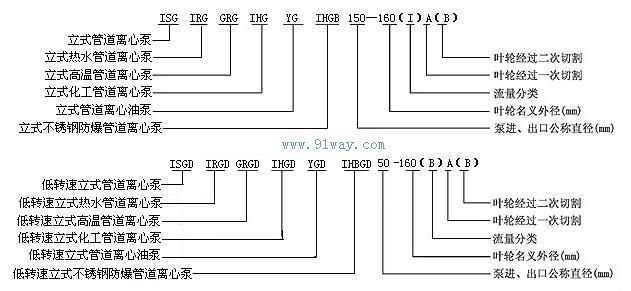

五、型号意义:


六、IHGB立式不锈钢防爆管道离心泵性能参数:

型号

流量

(m3/h)

扬程
(m)

电机功率

(kw)

转速
(r/min)

效率
(%)

汽蚀余量
(m)

15-80

1.5

8

0.18

2900

34

2.3

20-110

2.5

15

0.37

2900

34

2.3

20-160

2.5

32

1.1

2900

25

2.3

25-110

4

15

0.55

2900

42

2.3

25-125

4

20

0.75

2900

36

2.3

25-125A

3.6

16

0.55

2900

35

2.3

25-160

4

32

1.5

2900

32

2.3

25-160A

3.7

28

1.1

2900

31

2.3

32-100

4.5

12.5

0.55

2900

56

2.3

32-100(I)

6.3

12.5

1.1

2900

54

2.0

32-125

4.5

20

0.75

2900

45

2.3

32-125(I)

6.3

20

1.1

2900

43

2.3

32-125A

4.0

16

0.55

2900

43

2.3

32-160

4.5

32

1.1

2900

44

2.3

32-160A

4.5

25

1.1

2900

42

2.3

32-160(I)

6.3

32

2.2

2900

42

2.3

32-200

4.5

50

3

2900

45

2.3

32-200A

4

40

2.2

2900

40

2.3

32-200(I)

6.3

50

4

2900

33

2.0

40-100

6.3

12.5

0.55

2900

54

2.3

40-100A

5.6

10

0.37

2900

52

2.3

40-125

6.3

20

1.1

2900

46

2.3

40-125A

5.6

16

0.75

2900

45

2.3

40-160

6.3

32

2.2

2900

40

2.3

40-160A

5.9

28

1.5

2900

39

2.3

40-160B

5.2

24

1.1

2900

38

2.3

40-200

6.3

50

4

2900

33

2.3

40-200A

5.9

44

3

2900

31

2.3

40-200B

5.5

38

2.2

2900

29

2.3

40-250

6.3

80

7.5

2900

28

2.3

40-250A

5.9

70

5.5

2900

28

2.3

40-250B

5.5

60

4

2900

27

2.3

40-100(I)

12.5

12.5

1.1

2900

62

2.3

40-125(I)

12.5

20

1.5

2900

60

2.3

40-125(I)A

11.2

17.2

1.1

2900

58

2.3

40-160(I)

12.5

32

3

2900

52

2.3

40-160(I)A

11.7

28

2.2

2900

51

2.3

40-160(I)B

10.5

22.5

1.5

2900

50

2.3

40-200(I)

12.5

50

5.5

2900

46

2.3

40-200(I)A

11.7

40

4

2900

45

2.3

40-200(I)B

10.5

35

3

2900

44

2.3

40-250(I)

12.5

80

11

2900

38

2.3

40-250(I)A

11.7

70

7.5

2900

38

2.3

40-250(I)B

10.8

60

7.5

2900

37

2.3

50-100

12.5

12.5

1.1

2900

62

2.3

50-125

12.5

20

1.5

2900

58

2.3

50-125A

11.2

17.2

1.1

2900

57

2.3

50-160

12.5

32

3

2900

52

2.3

50-160A

11.7

28

2.2

2900

51

2.3

50-160B

10.5

22.5

1.5

2900

50

2.3

50-200

12.5

50

5.5

2900

46

2.3

50-200A

11.7

44.5

4

2900

45

2.3

50-200B

10.5

35

3

2900

44

2.3

50-250

12.5

80

11

2900

38

2.3

50-250A

11.7

70

7.5

2900

38

2.3

50-250B

10.8

60

7.5

2900

37

2.3

50-100(I)

25

12.5

1.5

2900

69

2.5

50-100(I)A

22.4

10

1.1

2900

67

2.5

50-125(I)

25

20

3

2900

68

2.5

50-125(I)A

22.4

16

2.2

2900

66

2.5

50-160(I)

25

32

4

2900

63

2.5

50-160(I)A

23.4

28

4

2900

62

2.5

50-160(I)B

21.6

24

3

2900

58

2.5

50-200(I)

25

50

7.5

2900

58

2.5

50-200(I)A

23.4

44

7.5

2900

57

2.5

50-200(I)B

21.6

37

5.5

2900

55

2.5

50-250(I)

25

80

15

2900

50

2.5

50-250(I)A

23.4

70

11

2900

50

2.5

50-250(I)B

21.6

60

11

2900

49

2.5

50-315(I)

25

125

30

2900

40

2.5

50-315(I)A

23.4

110

22

2900

40

2.5

50-315(I)B

21.6

93

18.5

2900

39

2.5

65-100

25

12.5

1.5

2900

69

2.5

65-100A

22.4

10

1.1

2900

67

2.5

65-125

25

20

3

2900

68

2.5

65-125A

22.4

16

2.2

2900

66

2.5

65-160

25

32

4

2900

63

2.5

65-160A

23.4

28

4

2900

62

2.5

65-160B

21.6

24

3

2900

58

2.5

65-200

25

50

7.5

2900

58

2.5

65-200A

23.4

44

7.5

2900

57

2.5

65-200B

21.6

37

5.5

2900

55

2.5

65-250

25

80

15

2900

50

2.5

65-250A

23.4

70

11

2900

50

2.5

65-250B

21.6

60

11

2900

49

2.5

65-315

25

125

30

2900

40

2.5

65-315A

23.4

110

22

2900

40

2.5

65-315B

21.6

93

18.5

2900

39

2.5

65-100(I)

50

12.5

3

2900

73

3.0

65-100(I)A

44.8

10

2.2

2900

72

3.0

65-125(I)

50

20

5.5

2900

72.5

3.0

65-125(I)A

44.8

16

4

2900

71

3.0

65-160(I)

50

32

7.5

2900

71

3.0

65-160(I)A

46.8

28

7.5

2900

70

3.0

65-160(I)B

43.2

24

5.5

2900

69

3.0

65-200(I)

50

50

15

2900

67

3.0

65-200(I)A

46.8

44

11

2900

66

3.0

65-200(I)B

43

37

7.5

2900

65

3.0

65-250(I)

50

80

22

2900

59

3.0

65-250(I)A

46.8

70

18.5

2900

59

3.0

65-250(I)B

43

60

15

2900

58

3.0

65-315(I)

50

125

37

2900

54

3.0

65-315(I)A

45.8

105

30

2900

54

3.0

65-315(I)B

43

93

30

2900

53

3.0

80-100

50

12.5

3

2900

73

3.0

80-100A

44.8

10

2.2

2900

72

3.0

80-125

50

20

5.5

2900

72.5

3.0

80-125A

44.8

16

4

2900

71

3.0

80-160

50

32

7.5

2900

71

3.0

80-160A

46.8

28

7.5

2900

70

3.0

80-160B

43.2

24

5.5

2900

69

3.0

80-200

50

50

15

2900

67

3.0

80-200A

46.8

44

11

2900

66

3.0

80-200B

43

37

7.5

2900

65

3.0

80-250

50

80

22

2900

59

3.0

80-250A

46.8

70

18.5

2900

59

3.0

80-250B

43

60

15

2900

58

3.0

80-315

50

125

37

2900

54

3.0

80-315A

45.8

105

30

2900

54

3.0

80-315B

43

93

30

2900

53

3.0

80-315C

41

85

22

2900

51

3.0

80-350

50

150

55

2900

66

3.0

80-350A

44

142

45

2900

65

3.0

80-350B

40

135

37

2900

63

3.0

80-100(I)

100

12.5

5.5

2900

76

4.5

80-100(I)A

89

10

4

2900

74

4.5

80-125(I)

100

20

11

2900

76

4.5

80-125(I)A

89

16

7.5

2900

74

4.5

80-160(I)

100

32

15

2900

76

4.5

80-160(I)A

93.5

28

11

2900

74

4.5

80-160(I)B

86.4

24

11

2900

72

4.5

80-200(I)

100

50

22

2900

74

4.0

80-200(I)A

93.5

44

18.5

2900

73

4.0

80-200(I)B

86.4

37

15

2900

71

4.0

80-250(I)

100

80

37

2900

69

4.0

80-250(I)A

93.5

70

30

2900

68

4.0

80-250(I)B

86.4

60

30

2900

66

4.0

80-315(I)

100

125

75

2900

66

4.0

80-315(I)A

93.5

110

55

2900

66

4.0

80-315(I)B

86.4

93

45

2900

65

4.0

80-315(I)C

82

85

37

2900

63

4.0

100-100

100

12.5

5.5

2900

76

4.5

100-100A

89

10

4

2900

74

4.5

100-125

100

20

11

2900

76

4.5

100-125A

89

16

7.5

2900

74

4.5

100-160

100

32

15

2900

76

4.5

100-160A

93.5

28

11

2900

74

4.5

100-160B

86.4

24

11

2900

72

4.5

100-200

100

50

22

2900

74

4.0

100-200A

93.5

44

18.5

2900

73

4.0

100-200B

86.4

37

15

2900

71

4.0

100-250

100

80

37

2900

69

4.0

100-250A

93.5

70

30

2900

68

4.0

100-250B

86.4

60

30

2900

66

4.0

100-315

100

125

75

2900

66

4.0

100-315A

93.5

110

55

2900

66

4.0

100-315B

86.4

93

45

2900

65

4.0

100-100(I)

160

12.5

11

2900

73

4.5

100-125(I)

160

20

15

2900

74

4.5

100-125(I)A

143

16

11

2900

72

4.5

100-160(I)

160

32

22

2900

79

5.6

100-160(I)A

150

28

18.5

2900

76

5.0

100-200(I)

160

50

37

2900

79

5.2

100-200(I)A

150

45

30

2900

74

4.5

100-200(I)B

138

40

22

2900

72

4.5

100-250(I)

160

80

55

2900

77

4.8

100-250(I)A

140

70

45

2900

72

4.5

100-250(I)B

100

65

37

2900

70

4.5

100-350

100

150

90

2900

57

4.0

100-350A

87

142

75

2900

75

4.0

100-350B

82

135

55

2900

75

4.0

125-100

160

12.5

11

2900

82

4.0

125-100A

143

10

7.5

2900

77

4.0

125-125

160

20

15

2900

80

4.0

125-125A

143

16

11

2900

77

4.0

125-160

200

32

30

2900

78

4.0

125-160A

187

28

22

2900

76

4.0

125-160B

180

24.5

18.5

2900

73

4.0

125-200

200

50

45

2900

77

5.5

125-200A

187

44

37

2900

76

5.5

125-200B

172

37

30

2900

75

5.5

125-250

200

80

75

2900

75

5.0

125-250A

187

70

55

2900

74

5.5

125-250B

172

60

45

2900

73

5.5

125-315

200

125

110

2900

70

5.0

125-315A

187

110

90

2900

70

5.0

125-315B

172

93

75

2900

69

5.0

125-315C

160

78

55

2900

67

5.0

150-125

160

20

11

2900

76

4.0

150-125A

150

16

7.5

2900

77

4.0

150-160

160

32

22

2900

75

4.0

150-160A

150

28

18.5

2900

76

4.0

150-160B

140

24

15

2900

73

4.0

150-200

160

50

37

2900

77

5.5

150-200A

150

44

30

2900

76

5.5

150-200B

140

38

22

2900

75

5.5

150-250

200

80

75

2900

75

5.0

150-250A

187

70

55

2900

74

5.5

150-250B

172

60

45

2900

73

5.5

150-315

200

125

110

2900

70

5.0

150-315A

187

110

90

2900

70

5.0

150-315B

172

93

75

2900

69

5.0

低转速:

型号

流量

(m3/h)

扬程
(m)

电机功率

(kw)

转速
(r/min)

40-125(I)

6.3

5

0.55

1450

40-160(I)

6.3

8

0.55

1450

40-160(I)A

5.5

6

0.55

1450

40-200(I)

6.3

12.5

0.75

1450

40-200(I)A

5.8

11

0.55

1450

40-250(I)

6.3

20

1.5

1450

40-250(I)A

5.8

17

1.1

1450

50-125

6.3

5

0.55

1450

50-160

6.3

8

0.55

1450

50-160A

5.5

6

0.55

1450

50-200

6.3

12.5

0.75

1450

50-200A

5.8

11

0.55

1450

50-250

6.3

20

1.5

1450

50-250A

5.8

17

1.1

1450

50-125(I)

12.5

5

0.55

1450

50-160(I)

12.5

8

0.75

1450

50-160(I)A

11

6

0.55

1450

50-200(I)

12.5

12.5

1.1

1450

50-200(I)A

11.2

10

0.75

1450

50-250(I)

12.5

20

2.2

1450

50-250(I)A

11.7

17.5

1.5

1450

50-250(I)B

10

13

1.1

1450

50-315(I)

12.5

32

4

1450

50-315(I)A

11.7

28

3

1450

50-315(I)B

10

21

3

1450

65-125

12.5

5

0.55

1450

65-160

12.5

8

0.75

1450

65-160A

11

6

0.55

1450

65-200

12.5

12.5

1.1

1450

65-200A

11.2

10

0.75

1450

65-250

12.5

20

2.2

1450

65-250A

11.7

17.5

1.5

1450

65-250B

10

13

1.1

1450

65-315

12.5

32

4

1450

65-315A

11.7

28

3

1450

65-315B

10

21

3

1450

65-125(I)

25

5

0.75

1450

65-160(I)

25

8

1.5

1450

65-160(I)A

22

6

1.1

1450

65-200(I)

25

12.5

2.2

1450

65-200(I)A

23.3

11

1.5

1450

65-250(I)

25

20

3

1450

65-250(I)A

22.2

15.8

2.2

1450

65-250(I)B

20

12.8

1.54

1450

65-315(I)

25

32

5.5

1450

65-315(I)A

22.5

26

4

1450

65-315(I)B

20

21

3

1450

80-125

25

5

0.75

1450

80-160

25

8

1.5

1450

80-160A

22

6

1.1

1450

80-200

25

12.5

2.2

1450

80-200A

23.3

11

1.5

1450

80-250

25

20

3

1450

80-250A

22.2

15.8

2.2

1450

80-250B

20

12.8

1.5

1450

80-315

25

32

5.5

1450

80-315A

22.5

26

4

1450

80-315B

20

21

3

1450

80-125(I)

50

5

1.5

1450

80-160(I)

50

8

2.2

1450

80-160(I)A

44.7

6

1.5

1450

80-160(I)B

43.2

5.8

1.5

1450

80-200(I)

50

12.5

4

1450

80-200(I)A

44.7

10

3

1450

80-250(I)

50

20

5.5

1450

80-250(I)A

46

17

4

1450

80-250(I)B

40.5

13

3

1450

80-315(I)

50

32

11

1450

80-315(I)A

46

27.9

7.5

1450

80-315(I)B

40.5

21

5.5

1450

100-125

50

5

1.5

1450

100-160

50

8

2.2

1450

100-160A

46

6

1.5

1450

100-200

50

12.5

4

1450

100-200A

44.7

10

3

1450

100-250

50

20

5.5

1450

100-250A

46

17

4

1450

100-250B

40.5

13

3

1450

100-315

50

32

11

1450

100-315A

46

27.9

7.5

1450

100-315B

40.5

21

5.5

1450

100-125(I)

80

5

2.2

1450

100-160(I)

80

8

3

1450

100-160(I)A

72

6.5

2.2

1450

100-200(I)

80

12.5

5.5

1450

100-200(I)A

72

10

4

1450

100-250(I)

80

20

11

1450

100-250(I)A

75

17.5

7.5

1450

100-250(I)B

69

15

5.5

1450

100-315(I)

80

32

15

1450

100-315(I)A

75

27.5

11

1450

100-315(I)B

70

24

11

1450

100-400(I)

80

50

22

1450

100-400(I)A

75

44

18.5

1450

100-400(I)B

70

38

15

1450

125-125

100

5

2.2

1450

125-160

100

8

4

1450

125-160A

87

6

4

1450

125-200

100

12.5

7.5

1450

125-200A

89

10

5.5

1450

125-250

100

220

11

1450

125-250A

93.5

17.5

7.5

1450

125-250B

87

15

7.5

1450

125-315

100

32

15

1450

125-315A

91

27

11

1450

125-315B

87

24

11

1450

125-400

100

50

30

1450

125-400A

94

44

22

1450

125-400B

87

37.5

18.5

1450

125-200(I)

160

12.5

11

1450

125-200(I)A

143

10

7.5

1450

125-250(I)

160

20

15

1450

125-250(I)A

147

17

11

1450

125-250(I)B

134

14

7.5

1450

125-315(I)

160

32

22

1450

125-315(I)A

150

28

18.5

1450

125-315(I)B

138

24

15

1450

125-400(I)

160

50

37

1450

125-400(I)A

150

44

30

1450

125-400(I)B

138

38

30

1450

150-200

160

12.5

11

1450

150-200A

143

10

7.5

1450

150-250

160

20

15

1450

150-250A

147

17

11

1450

150-250B

134

14

7.5

1450

150-315

160

32

22

1450

150-315A

150

28

18.5

1450

150-315B

138

24

15

1450

150-400

160

50

37

1450

150-400A

150

44

30

1450

150-400B

138

38

30

1450

150-200(I)

200

12.5

15

1450

150-200(I)A

179

10

11

1450

150-250(I)

200

20

18.5

1450

150-250(I)A

187

17.5

15

1450

150-250(I)B

173

14

11

1450

150-315(I)

200

32

30

1450

150-315(I)A

187

28

22

1450

150-315(I)B

173

24

18.5

1450

150-400(I)

200

50

45

1450

150-400(I)A

187

44

37

1450

150-400(I)B

173

37.5

30

1450

200-200

200

12.5

15

1450

200-200A

179

10

11

1450

200-250

200

20

18.5

1450

200-250A

187

17.5

15

1450

200-250B

173

14

11

1450

200-315

200

32

30

1450

200-315A

187

28

22

1450

200-315B

173

24

18.5

1450

200-400

200

50

45

1450

200-400A

187

44

37

1450

200-400B

173

37.5

30

1450

200-200(I)

400

12.5

22

1450

200-200(I)A

358

10

18.5

1450

200-250(I)

400

20

30

1450

200-250(I)A

358

16

22

1450

200-250(I)B

322

13

18.5

1450

200-315(I)

400

32

55

1450

200-315(I)A

374

28

45

1450

200-315(I)B

346

24

37

1450

200-400(I)

400

50

90

1450

200-400(I)A

374

44

75

1450

200-400(I)B

347

38

55

1450

200-400(I)C

320

32

45

1450

250-250

550

20

45

1450

250-250A

490

16

37

1450

250-315

550

32

75

1450

250-315A

515

28

55

1450

250-315B

476

24

45

1450

250-400

550

50

110

1450

250-400A

515

44

90

1450

250-400B

476

37.5

75

1450

300-400

720

50

132

1450

300-400A

662

44

110

1450

300-400B

609

38

90

1450

300-400C

561

33

75

1450

300-460

720

65

200

1450

300-460A

662

55

160

1450

300-460B

609

45

110

1450

300-460C

561

38

90

1450

300-510

720

80

250

1450

300-510A

662

70.5

200

1450

300-510B

609

62

160

1450

300-510C

561

54.5

132

1450

300-235

720

18

55

970

300-235A

657

15

45

970

300-300

720

28

75

970

300-300A

666

24

75

970

300-300B

623

21

55

970

300-380

720

44

132

970

300-380A

666

38

110

970

300-380B

623

33

90

970

350-250

800

20

75

970

350-250A

715

16

55

970

350-315

800

32

90

970

350-315A

748

28

75

970

350-315B

692

24

75

970

350-400

800

50

160

970

350-400A

750

44

132

970

350-400B

697

38

110

970

400-400

1080

12.5

55

970

400-400A

966

10

45

970

400-500

1080

20

90

970

400-500A

966

17

75

970

400-500B

935

15

55

970

400-625

1080

32

132

970

400-625A

996

27

110

970

400-625B

935

24

90

970

500-400

1200

12.5

75

970

500-400A

1073

10

55

970

500-500

1200

20

110

970

500-500A

1106

17

90

970

500-500B

1040

15

75

970

500-625

1200

32

160

970

500-625A

1106

27

132

970

500-625B

1040

24

110

970

IHGB立式不锈钢防爆管道离心泵
产品分类
本网站所有产品资料均来源于各有关生产厂商,我们不保证资料的完整性及正确性,如需更详细资料,请直接联系厂商
