产品名称：

TPX系列调频串联谐振试验装置

型号规格：

放大图片

产品类别：

常规产品 -- 变电设备 -- 分压器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

TPX系列调频串联谐振试验装置产品详细说明：

TPX系列调频串联谐振试验装置主要用于1000kV 及以下电压等级SF6断路器、GIS组合电器以及电力电缆其它大电容量电力设备的现场交流耐压试验。
配备合适的调谐电容，使其在规定的频率内谐振在20-300Hz 之间，便可作为工频试验设备使用。同时也可作1000kV 以下电压等级的互感器，藕合电容器、氧化锌避雷器等电力设备的局部放电试验。

性能及特点：
1 、体积小、重最轻。
2 、Q值高；
3 、电源输入容量仅为输出容最的1/Q；
4 、局部放电量小；
5 、试品闪络后无暂态过电压；

TPX系列调频串联谐振试验装置主要技术参数：

型号规格Model	额定容量Rated Capacity(KVA)	额定电流Rated Current(A)	额定电压Rated Voltage(KV)	频率范围Frequency Range(KV)	顶置外径（mm）	高（mm）	重量Weight(kg)
TPX 200/200	200	1	200	20－300	600	1700	850
TPX 800/200	800	4	200		800	1800	2200
TPX 250/250	250	1	250		800	2200	1450
TPX 500/250	500	2	250		800	2200	1850
TPX 1000/250	1000	4	250		1000	2300	2100
TPX 2500/250	2500	10	250		1500	2500	3800
TPX 6250/250	6250	25	250		1800	2500	5000
TPX 300/300	300	1	300		1000	2700	1600
TPX 400/400	400	1	400		1000	3200	1900
TPX 1200/400	1200	3	400		1500	3200	2900
TPX 2000/400	2000	5	400		1500	3500	3500
TPX 2400/600	2400	4	600		1500	4800	4100
TPX 3600/600	3600	6	600		1500	4800	4300
TPX 15000/750	15000	20	750		2300	8400	16000
TPX 3200/800	3200	4	800		1800	7600	5200
TPX 8000/800	8000	10	800		1800	7800	7600
TPX 10000/1000	10000	10	1000		2600	9200	10600
TPX 20000/1000	20000	20	1000		2600	10600	18600
TPX 16000/2000	16000	8	2000		4300	19050	25600
TPX 30000/2000	30000	15	2000		4600	20000	38000

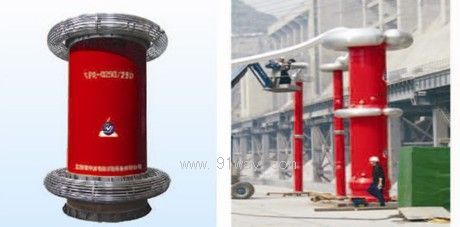

TPX系列调频串联谐振试验装置（示意图）
