产品名称：

80ST-M系列交流伺服电机

型号规格：

500-1000W

80ST-M系列交流伺服电机

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

80ST-M系列交流伺服电机产品详细说明：

80ST-M系列交流伺服电机技术数据(Servo Motor Specifications)：

规格/型号	80ST-M01630	80ST-M02430	80ST-M03230	80ST-M04030
额定功率Rated Power(w)	500	750	1000	1200
额定转矩Rated Torque(N.m)	1.59	2.39	3.18	4.0
最大转矩Max Torque(N.m)	4.78	7.16	9.55	12.0
额定转速Rated speed(r/min)	3000	3000	3000	3000
最大转速Max speed(r/min)	3600	3600	3600	3600
额定电流Rated Current(A)	3.0	4.5	6.0	7.2
最大电流Max Current(A)	9.0	13.5	18	21.6
转子转动惯量Rotor Inertia（kg.cm2）	0.8	1.2	1.5	1.8
电机重量Motor Weight(kg)	2.6	3.0	3.3	3.85
负载惯量	≤电机转子惯量的10倍
速度/位置检测器	增量型光电编码器;2500p/rev.
结构	全封闭、自冷却（防护等级IP65）
工作电压AC	单相220V-15%-+10% 50/60Hz(300V)
工作方式	连续
绝缘等级	B
周围温度	0-40°C（不结冰），保存：-25-70°C（不结冰）
周围湿度	80%RH以下（不凝水），保存：90%RH以下（不凝水）
环境条件	室内（不直接受阳光照晒），远离腐蚀性气体、可燃物等
高度	海拔5000m以下
振动	轴向：24.5m/S2 径向：49 m /S2

80ST-M系列交流伺服电机接线方式（Wiring Diagram）：
电机线 Motor Line

插件芯编号	1	2	3	4
内容	U红	V黄	W蓝	GND黄/绿

编码器线Encoder Line

编号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
内容	A+	A-	B+	B-	Z+	Z-	U+	U -	V +	V-	W+	W-	VCC	GND	接地

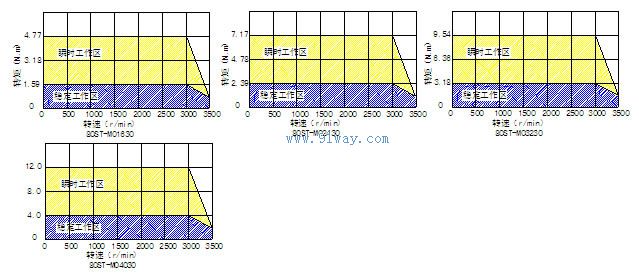

伺服电机转矩特性(Pull-out Torque-speed curve)：

制动电机使用说明：
1、带制动功能的80系列伺服电机的机身长度比标准电机长55mm；
2、电机运转前请把制动器的控制线接到24VDC电源上（电流要求2A）, 制动器的控制线不分正负。

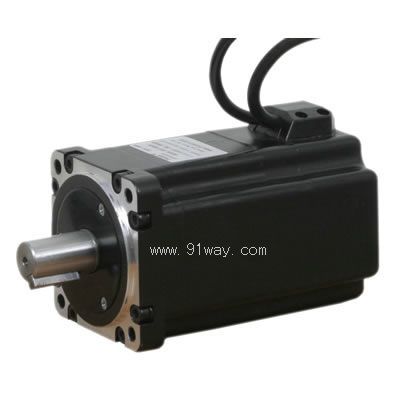

80ST-M系列交流伺服电机

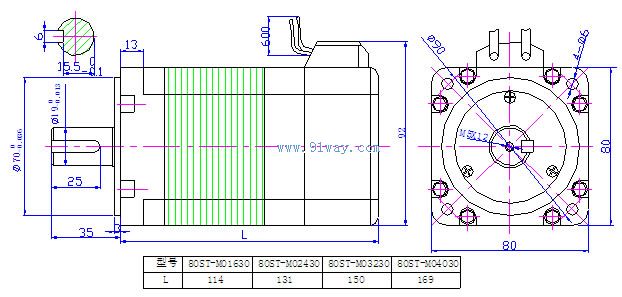

80ST-M系列交流伺服电机（示意图）
