产品名称：

130ST-M系列交流伺服电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

130ST-M系列交流伺服电机产品详细说明：

130ST-M系列交流伺服电机技术数据(Servo Motor Specifications)：

规格/型号	130ST-M4025	130ST-M 5025	130ST-M 6025	130ST-M 7525	130ST-M 7720	130ST-M 10025	130ST-M 15015	130ST-M 15025
额定功率Rated Power(w)	1047	1300	1571	1963	1613	2618	2356	3927
额定转矩Rated Torque(N.m)	4.0	5.0	6.0	7.5	7.7	10.0	15.0	15.0
最大转矩Max Torque(N.m)	12.0	15.0	18.0	22.8	23.1	30.0	39.0	39.0
额定转速 Rated speed(r/min)	2500	2500	2500	2500	2000	2500	1500	2500
最大转速 Max speed(r/min)	3000	3000	3000	3000	2500	3000	2000	3000
额定电流Rated Current(A)	4.0	5.0	6.0	7.5	6.0	10.0	9.0	15
最大电流Max Current(A)	12	15	18	22.0	18.0	30.0	27.0	45
转子转动惯量Rotor Inertia（kg.cm2）	11	12	13.3	18.2	18.2	24	35	35
电机重量Motor Weight(kg)	6.1	7.1	7.6	8.4	8.5	10.8	14.0	14.0
速度/位置检测器	增量型光电编码器;2500p/rev.
结构	全封闭、自冷却（防护等级IP65）
工作电压AC	三相220V-15%-+10% 50/60Hz(300V)
工作方式	连续
绝缘等级	F
周围温度	0-40°C（不结冰），保存：-25-70°C（不结冰）
周围湿度	80%RH以下（不凝水），保存：90%RH以下（不凝水）
环境条件	室内（不直接受阳光照晒），远离腐蚀性气体、可燃物等
高度	海拔5000m以下
振动	轴向：24.5m/S2 径向：49 m /S2

接线方式（Wiring Diagram）：
电机航插 Motor Line

航插芯编号	1	2	3	4
内容	GND	U	V	W

编码器航插 Encoder Line

编号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
内容	接外壳	VCC	GND	A	B	Z	A’	B’	Z’	U	V	W	U’	V’	W’

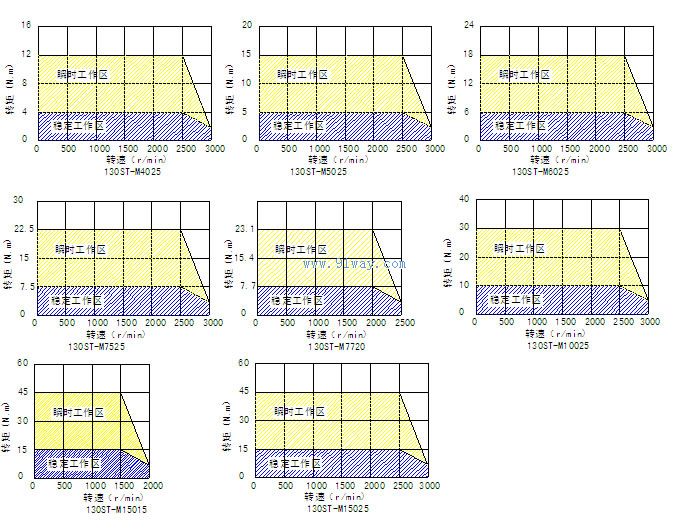

伺服电机转矩特性(Pull-out Torque-speed curve)：

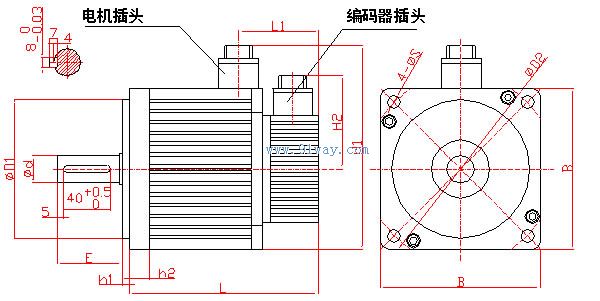

130ST-M系列交流伺服电机外形图Figure：

外形尺寸: *表中所列为代表性产品,可根据用户要求订作.

尺寸型号	D1	B	d h6	E	h1	h2	H1	H2	L1	L		D2	S
尺寸型号	D1	B	d h6	E	h1	h2	H1	H2	L1	不带刹车	带刹车Z	D2	S
130ST-M4025	110h6	130	22	52	5	14	178	118	58	164	223	145	9
130ST-M5025	110h6	130	22	52	5	14	178	118	58	179	238	145	9
130ST-M6025	110h6	130	22	52	5	14	178	118	58	184	243	145	9
130ST-M7525 130ST-M7720	110h6	130	22	52	5	14	178	118	58	204	263	145	9
130ST-M10025	110h6	130	22	52	5	14	178	118	58	229	288	145	9
130ST-M15015 130ST-M15025	110h6	130	22	52	5	14	178	118	58	279	338	145	9

制动电机使用说明：
1、制动器由一个三芯航插引出；
2、电机运转前请把制动器的控制线接到24VDC电源上（电流要求2A）, 制动器的控制线不分正负。

伺服电机安装注意事项：
1、在安装/拆卸耦合部件到电机轴伸上时，不要用力敲打，防止电机另一端的编码器损坏；
2、尽量使同心度做到最佳，延长电机寿命。

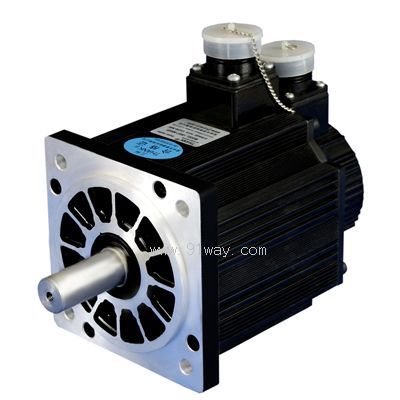

130ST-M系列交流伺服电机（示意图）
