产品名称：

180ST-M系列交流伺服电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

180ST-M系列交流伺服电机产品详细说明：

180ST-M系列交流伺服电机技术数据(Servo Motor Specifications)：

规格/型号	180ST-M 10015	180ST-M 20015	180ST-M 30015	180ST-M 40015	180ST-M 10020	180ST-M 20020	180ST-M 30020	180ST-M 40020
额定功率Rated Power(kw)	1.5	3.0	4.5	6.0	2	4	5.5	7.5
额定转矩Rated Torque(N.m)	10	20	30	40	10	20	26.3	35.8
最大转矩Max Torque(N.m)	20	40	60	60	20	40	52.6	71.6
额定转速 Rated speed(r/min)	1500	1500	1500	1500	2000	2000	2000	2000
最大转速 Max speed(r/min)	2000	2000	2000	2000	2500	2500	2500	2500
额定电流Rated Current(A)	5.5	11	16.5	22	7.5	15	22	29
最大电流Max Current(A)	11	22	33	44	15	30	44	58
转子转动惯量Rotor Inertia（kg.cm2）	40	80	120	160	40	80	120	160
电机重量Motor Weight(kg)	12	18	24	30	12	18	24	30
速度/位置检测器	增量型光电编码器;2500p/rev.
结构	全封闭、自冷却（防护等级IP65）
工作电压AC	三相220V-15%-+10% 50/60Hz(300V)
工作方式	连续
绝缘等级	F
周围温度	0-40°C（不结冰），保存：-25-70°C（不结冰）
周围湿度	80%RH以下（不凝水），保存：90%RH以下（不凝水）
环境条件	室内（不直接受阳光照晒），远离腐蚀性气体、可燃物等
高度	海拔5000m以下
振动	轴向：24.5m/S2 径向：49 m /S2

*表中所列为代表性产品,可根据用户要求订作.

接线方式（Wiring Diagram）：
电机航插 Motor Line

航插芯编号	1	2	3	4
内容	GND	U	V	W

编码器航插 Encoder Line

编号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
内容	接外壳	VCC	GND	A	B	Z	A’	B’	Z’	U	V	W	U’	V’	W’

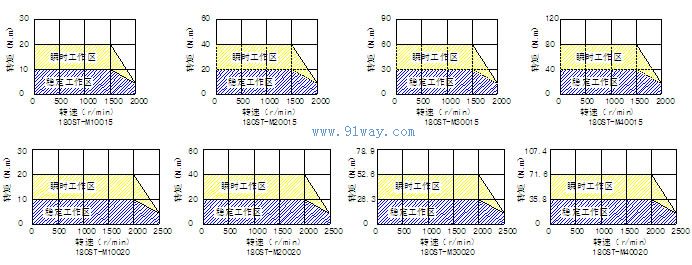

180ST-M系列交流伺服电机转矩特性(Pull-out Torque-speed curve)：

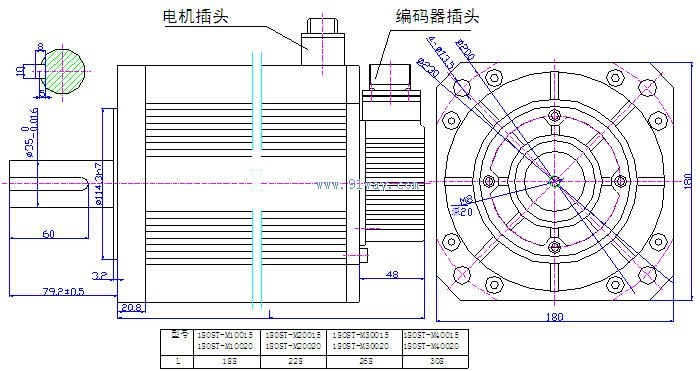

外形图Figure：

制动电机使用说明：
1、制动器由一个三芯航插引出；
2、电机运转前请把制动器的控制线接到24VDC电源上（电流要求2A）, 制动器的控制线不分正负。

伺服电机安装注意事项：
1、在安装/拆卸耦合部件到电机轴伸上时，不要用力敲打，防止电机另一端的编码器损坏；
2、尽量使同心度做到最佳，延长电机寿命。

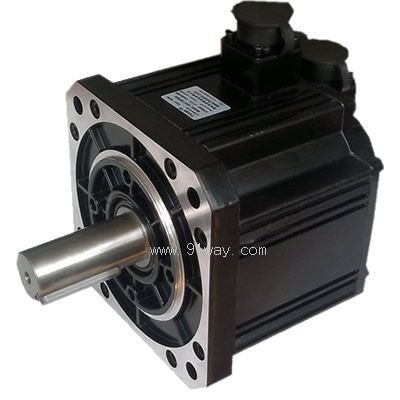

180ST-M系列交流伺服电机（示意图）
