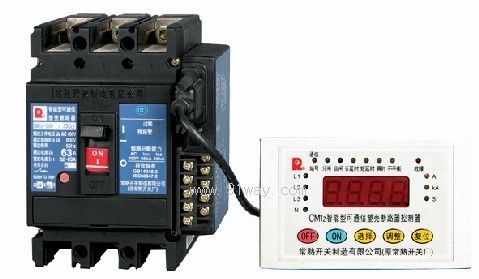

CM1Z系列智能型可通信塑壳断路器产品详细说明：

CM1Z系列智能型可通信塑壳断路器（以下简称断路器），是本公司采用先进的CAD/CAM/CAE设计制造技术，研制、开发的新型断路器。其额定绝缘电压为800V，适用于交流50Hz/60Hz，额定工作电压400V，额定电流至800A的电路中作不频繁转换之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能，能保护线路和电源设备不受损坏。

CM1Z系列智能型可通信塑壳断路器具有体积小、分断高、飞弧短、带隔离、抗振动等特点。
可垂直安装（即竖装），亦可水平安装（即横装）。
不可倒进线，即只能1、3、5 接电源线，2、4、6接负载线。
CM1Z系列智能型可通信塑壳断路器适用于隔离，符号表示为“  ”。
符合IEC60947-2、GB14048.2标准。
获国家强制性产品认证“CCC”标志。

型号		CM1Z-100		CM1Z-225		CM1Z-400		CM1Z-630		CM1Z-8001)
壳架电流Inm(A)		100		225		400		630		800
额定电流In(A)		32,63,100		225		400		630		800
整定电流Ir1(A)		32(16~32) 63(32~63) 100(63~100)		225(100~225)		400(200~400)		630(400~630)		800(630~800)
极数		3	4	3	4	3	4	3	4	3	4
额定绝缘电压Ui(V)		800		800		800		800		800
额定工作电压Ue(V)		400		400		400		400		400
额定冲击耐受电压Uimp(V)		8000		8000		8000		8000		8000
额定极限短路分断能力Icu(kA)		85		85		100		100		100
额定运行短路分断能力Ics(kA)		50		50		65		65		65
额定短时耐受电流Icw(kA)/1s						5		8		10
使用类别		A		A		B		B		B
飞弧距离(㎜)		≯50(0)3)		≯50(0)3)		≯100(0)3)		≯100		≯100
电气寿命(次)2)		8000		8000		7500		7500		7500
机械寿命(次)2)	免维护	20000		20000		10000		10000		10000
	有维护	40000		40000		20000		20000		20000
外形尺寸(㎜)	W	92	122	107	142	150	198	210	280	210	280
	L	150		165		257		280		280
	H	92		90		106.5		115.5		115.5
1) CM1Z-800无电动机保护型。 2) 根据GB14048.1，术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。 3) CM1Z-100、225、400分别选装高为6mm、7.5mm、9.3mm的零飞弧罩，实现零飞弧。
