适用范围
JJ1系列自耦减压起动控制柜适用于交流50HZ（或60HZ），额定工作电压为380V或660V、功率为11KW~300KW的三相鼠笼型感应电动机作降压起动，并可加速电动机至额定转速和人为停止电动机。对电动机具有过载、短路等保护，对自耦变压器装有起动时间的过载保护

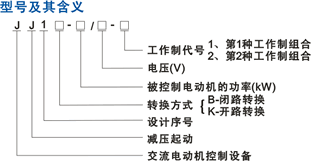

型号



 注：第一种工作制组合：八小时工作制；短时工作制；继续周期工作制的每小时3次；继续非周期工作制的操作允许1小时6次（时间间隔均匀），然后冷却到周围空气温度。
 第二种工作制组合：八小时工作制；不间断工作制；短时工作制；继续周期工作制的每小时6次；继续非周期工作制的操作允许1小时12次（时间间隔均匀），然后冷却到周围空气温度

正常工作条件及安装条件
 1、周围最高空气温度不超过正40摄氏度，最低温度不低于负5摄氏度；
 2、周围空气温度24h的平均温度不超过正35摄氏度。
 3、安装地点海拔高度不超过2000m；
 4、空气月平均最大湿度不大于90%（平均气温为25摄氏度时）；
 5、起动柜周围局部微观环境的污染等级，不超过3级。

主要技术参数

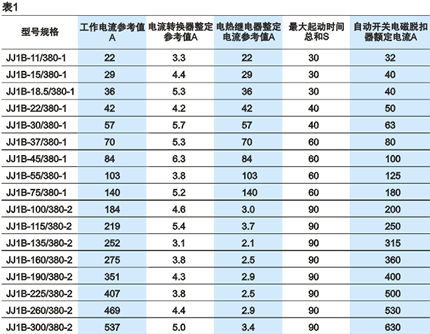

1、本系列产品的主要技术数据见表；
 2、本系列产品的起动性能；
  a、起动柜允许从冷态连续起动二次，每次起动时间为15s，间隔时间为30 s；
  b、起动柜允许一次或数次连续起动，而总的起动时间不超过表1中的规定。再次起动前应使自耦变压器冷却到周围空气温度；
 3、本产品起动到运行转换方式是采用电流转换，当起动转换到运行。电流一时间转换装置的释放电流整定值可参照表1规定的数值；
 4、自耦变压器在起动时的保护是通过电流一时间转换装置强迫转换来实现的，此装置的时间速定值不大于表1规定值：

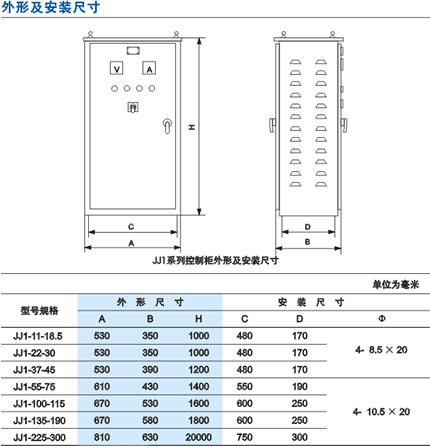

外形安装尺寸

订货须知
订货时请注明下列各项：
 a、所订定产品型号、规格、数量；
 b、所配电动机的型号、额定电压、电流、功率；
 c、所配机械负载的工作制要求。
 注：本产品为通用控制柜，用户如有其它特殊要求，（如顺逆控、远程遥控等）订货时可以协商确定
