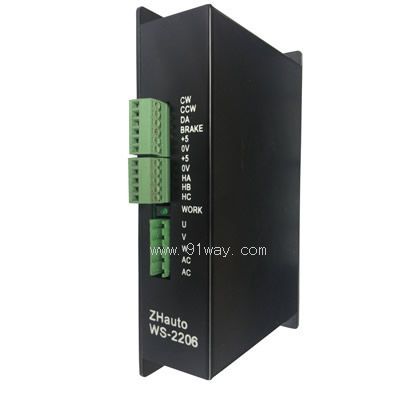

WS2206无刷电机驱动器采用美国高性能专用无刷直流电机驱动芯片，该驱动器适合驱动中小型无刷直流电机。由于采用新型的PWM技术，使电机运行速度高，振动小，噪音低，运行平稳。

1、特点：
1.1电源：交流电压110V-220VAC
1.2 PWM频率不小于12kHz
1.3驱动电流最大达6A,也可根据用户要求设计
1.4外形尺寸：156*105*75
1.5重量：1.18kg
2.引脚说明
2.1 AC端为交流110-220VAC输入或外接直流电源。
2.2 U端为电机U相。
2.3V端为电机V相。
2.4W端为电机W相。
2.5 +5V端为霍尔元件电源+端，驱动器提供。
2.6 GND端为霍尔元件电源0V端,驱动器提供
2.7 HALL A 为A相霍尔元件
2.8 HALL B 为B相霍尔元件
2.9 HALL C 为C相霍尔元件
2.10 CW端为电机正向旋转使能端，低电平有效，即与COM端导通有效；
2.11 CCW端为电机反向旋转使能端，低电平有效，即与COM端导通有效
2.12AD端为电机调速端，电压范围0-5V;
2.13F（Hz）端为霍尔频率输出。
3.电气特性（（Tj=25℃）
3.1电源交流电压110-220VAC或直流电压小于350VDC
3.2最大输出电流6A, 也可根据用户要求设计
3.3绝缘电阻大于100MΩ
4.使用环境条件：
4.1冷却方式：自然冷却或强制风冷
4.2温度：0℃--+50℃
4.3湿度：40—89%RH
4.4使用环境:尽量避免粉尘及腐蚀性气体。
5.驱动器接线：

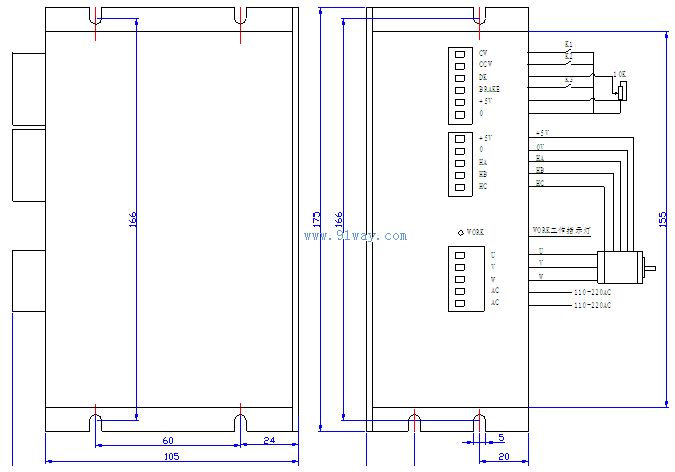

一个完整的无刷直流电机驱动控制系统应包括无刷直流电机、无刷直流电机驱动器、直流电源及控制信号。以下是一典型的系统接线图：
