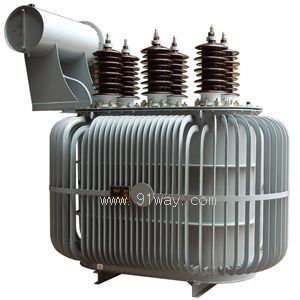

CKSQJ型油浸串联铁心电抗器用于6-63kV、50Hz电力系统中，与并联电容器相串联，用以抑制电网电压波形畸变和控制流过电容器的谐波分量，及限制电容器组合闸涌流。

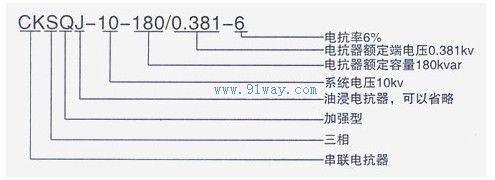

型号含义

使用环境条件
1.安装位置：户外或户内
2.环境温度：-40℃～+40℃，-25℃～+45℃
3.海 拔：不超过1000M
4.抗污秽能力：外绝缘爬电比距不小于25mm/kV（相对于系统最高电压）。对重污秽
区应适当加大爬电比距。
5.安装地点无腐蚀气体、蒸汽、无导电性或爆炸性尘埃。
6.抗震要求：应能承受地震烈度8度的作用而不受损伤。
7.最大风速：35m/s
8.相对湿度：户内式抗电器，月平均相对湿度不超过90%，日平均相对湿度不超过
95%。
注：当有特殊使用条件时，由用户在订货时提出补充条件。

温升
油面<50℃( 温度计法)
线面<55℃(电阻法)

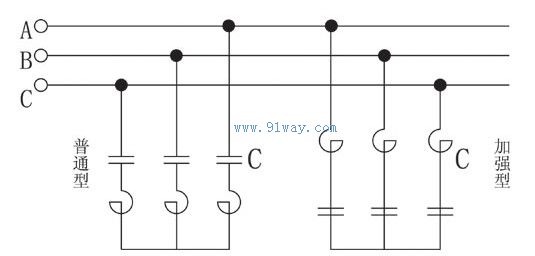

CKSQJ型油浸串联铁心电抗器连接方式
