产品名称: 1523HB系列大功率三相混合式步进电机
型号规格: 1523HB系列大功率三相混合式步进电机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 混合式步进电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
1523HB系列大功率三相混合式步进电机产品详细说明:

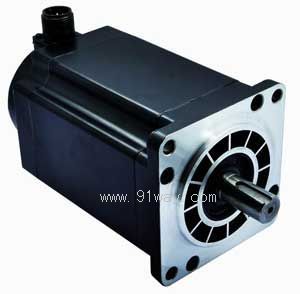

1523HB系列大功率三相混合式步进电机

温 升(Temperature Rise) 80℃ Max (额定电流下)
步距精度(Step Accuracy) ±5%
环境温度(Ambient Temperature Range) -20℃~+50℃
绝缘电阻(Insulation Resistance) 100MΩ Min 500V DC
绝缘强度(Dielectric Strength) 1500V 1 Minute AC
绝缘等级(Insulation Class) B
适配驱动器(Matcheddriver) YK3HB3822MB

1523HB系列大功率三相混合式步进电机技术参数(Specifications)

型号
Model
步距角
Step Angle
(O)
机身长
Length
(mm)
额定电流
Current
(A/phase)
保持转矩
Holding torque
(N.m)
转动惯量
Rotor inertia
(kg.cm2)
重量
Weight
(kg)
相电阻
Phase resistance
(Ω)
1523HB190-853
1.2
191
8.5
40
65
22.5
0.5
1523HB220-853
1.2
223
8.5
50
83
25.7
0.79
1523HB260-853
1.2
255
8.5
60
100
29.6
0.86

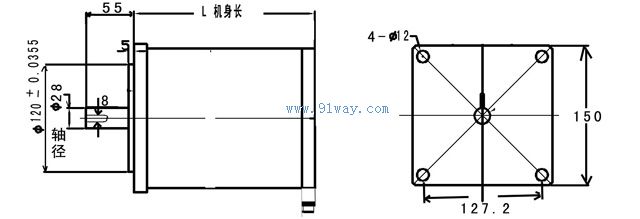

1523HB系列大功率三相混合式步进电机安装尺寸

1523HB系列大功率三相混合式步进电机
