产品简介:
(点击小图查看大图)
863HB-L系列低压型三相混合式步进电机产品详细说明:
863HB-L系列低压型三相混合式步进电机

步距精度(Step Accuracy) ±5%
温 升(Temperature Rise) 80℃ Max
环境温度(Ambient Temperature Range) -20℃~+50℃
绝缘等级(Insulation Class) B
绝缘电阻(Insulation Resistance) 500VDC 100MΩ Min
绝缘强度(Dielectric Strength) 500VAC 50Hz 1Ma Minute
径向跳动(radial runout) 0.06mmMax(450g 负载)
轴向间隙(axial clearance) 0.08mmMax(450g 负载)
适配驱动器(Matcheddriver) YK3605MA/YK3605SA

863HB-L系列低压型三相混合式步进电机技术参数(Specifications)

型号
Model
步距角
Step Angle
(O)
机身长
Length
(mm)
额定电流
Current
(A/phase)
保持转矩
Holding torque
(N.m)
转动惯量
Rotor inertia
(g.cm2)
重量
Weight
(kg)
轴径
Shaft diameter
(mm)
863HB69-583
1.2
69
5.8
2
1320
2
12
863HB97-583
1.2
97
5.8
4
2400
3
12
863HB125-583
1.2
125
5.8
6
3800
4
14

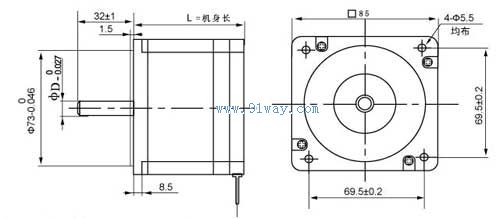

863HB-L系列低压型三相混合式步进电机安装尺寸

863HB-L系列低压型三相混合式步进电机
