产品简介:
(点击小图查看大图)
86RB系列二四相混合式步进电机产品详细说明:
86RB系列二四相混合式步进电机

步距精度(Step Accuracy) ±5%
温 升(Temperature Rise) 75℃ Max
环境温度(Ambient Temperature Range) -20℃~+50℃
绝缘等级(Insulation Class) B
绝缘电阻(Insulation Resistance) 500VDC 100MΩ Min
绝缘强度(Dielectric Strength) 500VAC 50Hz 1Ma Minute
径向跳动(radial runout) 0.02mmMax(450g 负载)
轴向间隙(axial clearance) 0.08mmMax(450g 负载)

86RB系列二四相混合式步进电机技术参数

型号
Model
步距角
Step Angle
(O)
机身长
Length
L(mm)
额定电流
Current
(A/phase)
相电阻
Resistance
(Ω/phase)
相电感
Inductance
(mH/phase)
保持转矩
Holding torque
(N.m)
转动惯量
Rotor inertia
(g.cm2)
重量
Weight
(kg)
86RB62-454
1.8
62
4.5
0.4
1.4
1.8
560
1.6
86RB94-404
1.8
94
4.0
0.75
4.5
3.2
1100
2.6
86HB134-404
1.8
134
4.0
0.45
2
4.8
1800
3.8

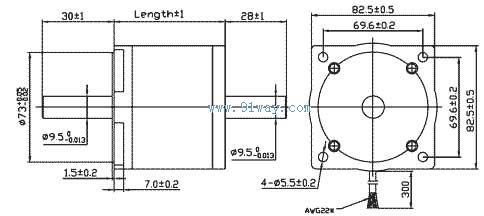

86RB系列二四相混合式步进电机安装尺寸

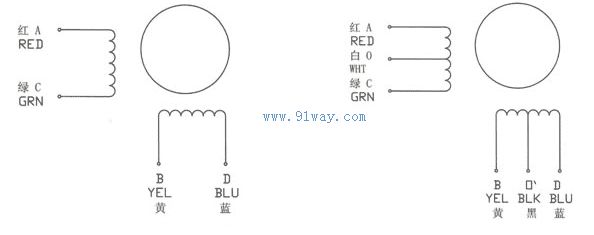

86RB系列二四相混合式步进电机接线图

86RB系列二四相混合式步进电机
