产品名称: 85HB系列二四相混合式步进电机
型号规格: 85HB系列二四相混合式步进电机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 混合式步进电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
85HB系列二四相混合式步进电机产品详细说明:
85HB系列二四相混合式步进电机(85BYG250A/B/C)

步距精度(Step Accuracy) ±5%
温 升(Temperature Rise) 75℃ Max
环境温度(Ambient Temperature Range) -20℃~+50℃
绝缘等级(Insulation Class) B
绝缘电阻(Insulation Resistance) 500VDC 100MΩ Min
绝缘强度(Dielectric Strength) 500VAC 50Hz 1Ma Minute
径向跳动(radial runout) 0.02mmMax(450g 负载)
轴向间隙(axial clearance) 0.08mmMax(450g 负载)
适配驱动器(Matcheddriver) YK2404MA /YK2608MA/YK2609MA

85HB系列二四相混合式步进电机技术参数(Specifications)

型号
Model
步距角
Step Angle
(O)
机身长
Length
L(mm)
额定电流
Current
(A/phase)
相电阻
Resistance
(Ω/phase)
相电感
Inductance
(mH/phase)
保持转矩
Holding torque
(N.m)
转动惯量
Rotor inertia
(g.cm2)
重量
Weight
(kg)
85HB65-594
1.8
65
5.9
0.28
1.7
2.4
1000
1.7
85HB80-554
1.8
80
5.5
0.46
4
4.6
1400
2.3
85HB118-504
1.8
118
5.0
0.6
6.5
6.8
2700
3.8
85HB156-624
1.8
156
6.2
0.75
9
8.7
4000
5.4

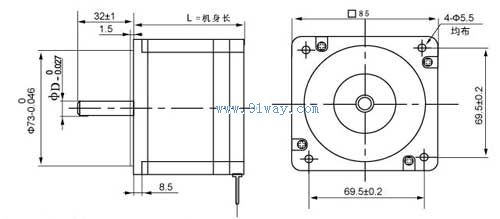

85HB系列二四相混合式步进电机安装尺寸

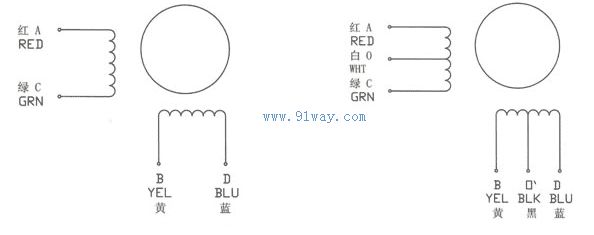

85HB系列二四相混合式步进电机接线图

85HB系列二四相混合式步进电机
