产品简介:
(点击小图查看大图)
35HB系列二四相混合式步进电机产品详细说明:
35HB系列二四相混合式步进电机(35BYG250A/B/C)

步 距 角(Step Angle) 1.8°
步距精度(Step Accuracy) ±5%
温 升(Temperature Rise) 75℃ Max
环境温度(Ambient Temperature Range) -20℃~+50℃
绝缘等级(Insulation Class) B
绝缘电阻(Insulation Resistance) 500VDC 100MΩ Min
绝缘强度(Dielectric Strength) 500VAC 50Hz 1Ma Minute
径向跳动(radial runout) 0.02mmMax(450g 负载)
轴向间隙(axial clearance) 0.08mmMax(450g 负载)
适配驱动器(Matcheddriver) YK2203MA/YK2304MA/YK2404MA

35HB系列二四相混合式步进电机技术参数

型号
Model
步距角
Step Angle
(O)
机身长
Length
L(mm)
额定电流
Current
(A/phase)
相电阻
Resistance
(Ω/phase)
相电感
Inductance
(mH/phase)
保持转矩
Holding torque
(N.m)
转动惯量
Rotor inertia
(g.cm2)
重量
Weight
(kg)
35HB20-046
1.8
20
0.45
25.0
9.0
0.05
8
0.10
35HB20-074
1.8
20
0.73
9.0
4.0
0.06
8
0.10
35HB26-076
1.8
26
0.76
9.0
4.8
0.08
10
0.13
35HB26-074
1.8
26
0.75
4.3
4.0
0.07
10
0.13
35HB28-046
1.8
28
0.40
26.0
10.0
0.1
11
0.14
35HB28-054
1.8
28
0.54
13.0
9.5
0.08
11
0.14
35HB34-054
1.8
34
0.50
22.0
12.0
0.1
13
0.17

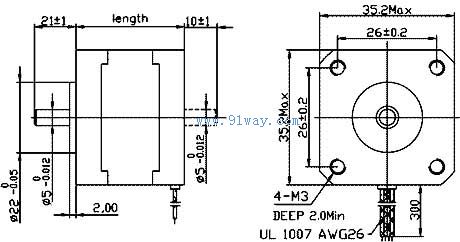

35HB系列二四相混合式步进电机安装尺寸

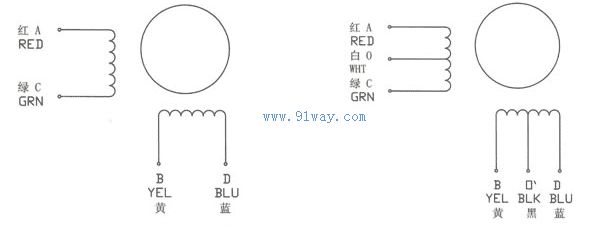

35HB系列二四相混合式步进电机接线图

35HB系列二四相混合式步进电机
