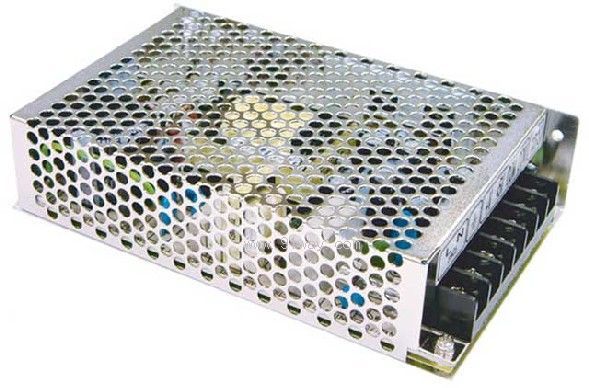

产品名称: D-120B通用型双组输出开关电源
型号规格: D-120B通用型双组输出开关电源
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 开关电源
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
D-120B通用型双组输出开关电源产品详细说明:
D-120B通用型双组输出开关电源非常适用于42HB系列,57HB系列,60HB系列两相或者三相步进电机控制系统,24V提供小型步进电机驱动器的供电电源和触摸屏的供电电源,或24V步进电机控制器的供电电源,5V作为PLC控制信号串联的5V开关电源,或5V单片机控制器的供电电源。

型号
输出
输出电压精度
纹波
效率
最大功率
D-120B
5V, 2.0~10A
24V, 0.4~4.0A
±2%
±7%
60mV
150mV
80%
126W

交流输入电压范围…
88~264VAC/120~370VDC
输入浪涌电流………
冷启动,115V时为20A/230V时为40A
直流输出调整范围…
5V:4.75~5.5%
过载保护……………
过电流点在105%~150%时断开,自动侦测自动复原
过电压保护…………
5V回路:5.75~6.75V %时动作,自动侦测自动复原
启动,上升保持时间
230VAC满载时200ms,50ms,20ms
绝缘特性……………
输入端与输出端间:3KVac,输入端与外壳间:1.5KVac,输出端与外壳间:0.5KVac,1分钟
工作温度……………
-10~+60℃(参考温度降载曲线)
抗震动性……………
10~500Hz,2G 10分钟/周期,XYZ各轴各60分钟
安规认证……………
通过UL60950-1,TUV EN60950-1,CCCGB4943认证
电磁兼容标准………
发射:EN55022(CISPR22) class B 谐波:EN61000-3-2,-3

抗干扰: EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,A级轻工业标准
平均无故障时间……
≥27.28万小时,MIL-HDBK-217F(25℃)
接线方式……………
8P/9.5mm端子排
外形尺寸(L*W*H)mm
199×110×50
机壳号………………
906
重量及包装…………
0.82公斤/只;每箱16只/14.2公斤/0.0269立方米

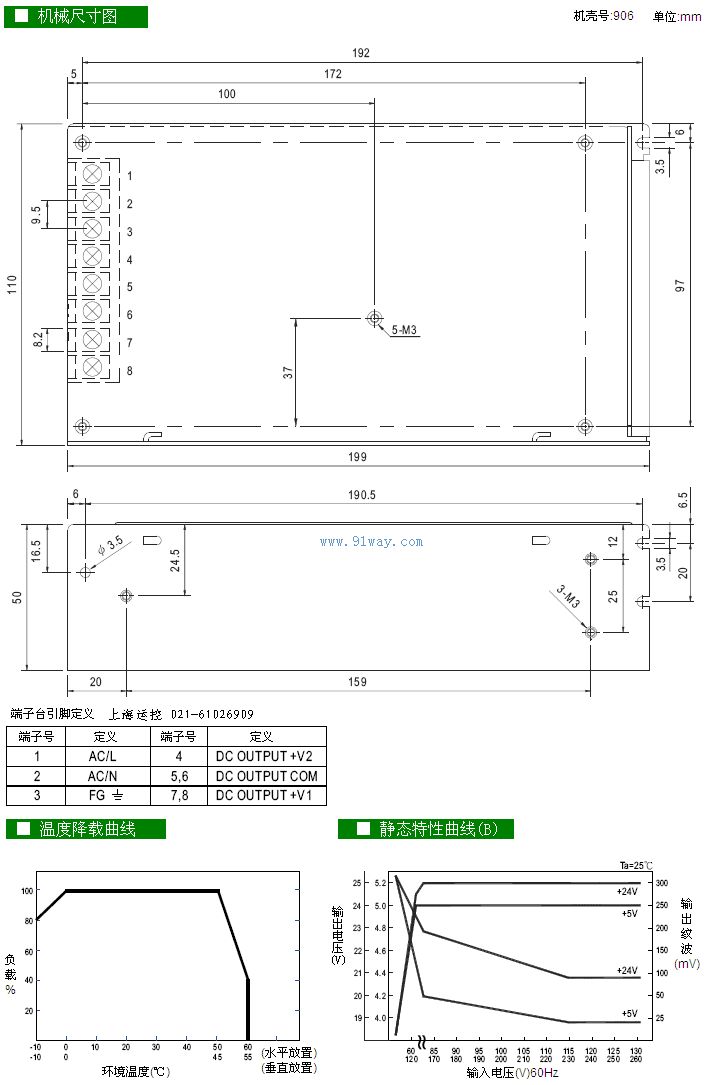

D-120B通用型双组输出开关电源安装尺寸及接线图

D-120B通用型双组输出开关电源
