产品名称：

SCB10-20kV级无励磁调压干式变压器

型号规格：

放大图片

产品类别：

常规产品 -- 变电设备 -- 干式变压器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

SCB10-20kV级无励磁调压干式变压器产品详细说明：

SCB10-20kV级无励磁调压干式变压器属低损耗产品，符合国家标准GB6450、GB/T10228和IEC726的要求，并具有以下特点：

1、高性能、低损耗，为9型系列的换代产品。
2、选用优质硅钢片，同时大幅降低磁通密度，减小运行中硅钢片磁致伸缩量，有效降低噪音。
3、优化高压线圈结构，改善了层间电压和电容的分布，大大提高了产品耐受大气过电压和操作过电压的冲击能力，同时也改善了电场分布，使产品局放量进一步降低。
4、SCB10-20kV级无励磁调压干式变压器可配置温控系统和风冷装置，在负荷过大时自动启动风机冷却装置，有效提高设备过负荷能力。

型号 TYPE	联结组标号	电压组合（KV）			空载电流 %	空载损耗 W	负载损耗 W（120℃）	短路阻抗 %
型号 TYPE	联结组标号	高压KV	高压分接范围%	低压KV	空载电流 %	空载损耗 W	负载损耗 W（120℃）	短路阻抗 %
SCB10-315/20	Yyn0 或 Dyn11	20 或 21	±5% 或 2×2.5%	0.4	2	1160	4170	6
SCB10-400/20					2	1360	5360
SCB10-500/20					2	1600	6590
SCB10-630/20					1.8	1840	7680
SCB10-800/20					1.8	2160	9100
SCB10-1000/20					1.8	2400	10640
SCB10-1250/20					1.6	2800	12670
SCB10-1600/20					1.6	3200	15390
SCB10-2000/20					1.4	37600	18110
SCB10-2500/20					1.4	4400	21680

|SCB10-20kV级无励磁调压干式变压器

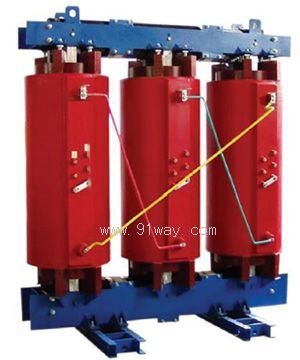

SCB10-20kV级无励磁调压干式变压器（示意图）
