产品名称: NLY系列压接型拉线线夹
型号规格: 暂无图片
  放大图片 暂无图片
产品类别: 常规产品 -- 备品配件 -- 绝缘线夹
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
NLY系列压接型拉线线夹产品详细说明:
NLY系列压接型拉线线夹

型号 适用钢绞线外径(mm) 主要尺寸 (mm) 标称破坏载荷(kN)
C M L L1
NLY-50 1×7-9.0-1370-GB1200-75 62 18 320 230 65.1
NLY-70 1×7-9.0-1370-GB1200-75 62 18 320 230 91.1
NLY-100 1×19-13.0-1470-GB1200-75 74 22 500 300 139.6
NLY-120 1×19-14.0-1470-GB1200-75 82 24 580 350 167.6
NLY-135 1×19-15.0-1470-GB1200-75 82 24 580 350 188.5
NLY-150 1×19-16.0-1470-GB1200-75 104 24 580 400 209.5
NLY-165 1×37-16.8-1470-GB1200-75 104 27 588 400 230.4
NLY-180 1×37-17.5-1470-GB1200-75 114 30 640 450 251.4
NLY-195 1×37-18.2-1470-GB1200-75 114 30 640 460 272.3
NLY-265 1×37-21.0-1470-GB1200-75 128 36 670 490 367
NLY-100E 1×19-13.0-1570-GB1200-88 88 22 490 300 151
NLY-125E 1×19-14.5-1570-GB1200-88 94 24 580 380 188
NLY-150E 1×19-16.0-1570-GB1200-88 104 27 610 400 228
NLY-180E 1×19-17.5-1570-GB1200-88 114 30 640 420 273
NLY-240E 1×19-20.0-1570-GB1200-88 128 36 670 440 357


本体和内楔为可锻铸铁(NX-4为铸钢件),表面热镀锌。

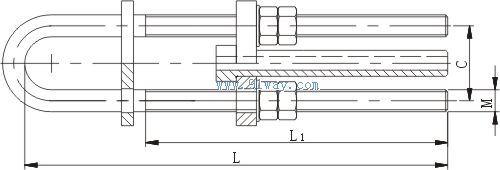

NLY系列压接型拉线线夹安装尺寸

NLY系列压接型拉线线夹(暂无图片)
