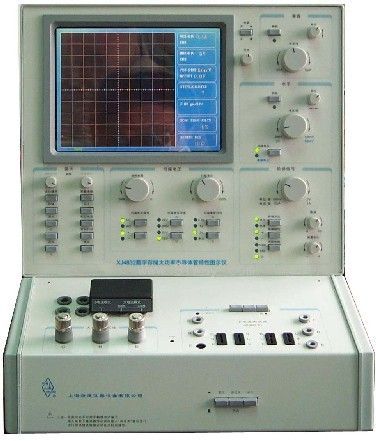

产品名称: XJ4832型数字存储100A大功率半导体管特性图示仪
型号规格: XJ4832型数字存储100A大功率半导体管特性图示仪
  放大图片 放大图片
产品类别: 新建仪器 -- 仪器仪表 -- 晶体管特性图示仪
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
XJ4832型数字存储100A大功率半导体管特性图示仪产品详细说明:
XJ4832型数字存储100A大功率半导体管特性图示仪采用新颖电路设计技术,通过微处理器集中控制整个系统的数据采集、显示、打印、存储,处理人机交互信息等。具有高集成度、高可靠性。以屏幕显示测试档级及用光标测试被测器件的各种直流参数,并可将测试结果存储、打印、随时调用。本机具有友好的人机界面,有中、英文两种语言供选择。 综合的存储能力
被测器件的各种特性曲线可存储在机内,可随时调用。并可同时显示二簇特性曲线,便于用户对被测器件的比较和配对。
自动光标测量
提供自动光标测量功能,通过屏幕显示测试值、β、Gfs。

XJ4832型数字存储100A大功率半导体管特性图示仪应用范围广
最大测试电流(IC)达100A,最大测试电压(VC)达1000V,并且阶梯电压(VB)具有Δ VB±l0V偏置电压,除满足一般二端、三端半导体器件测试以外,特别适宜大功率VMOS、IGBT管等场控器件的测试。
先进友好的人机操作界面
采用6.5英寸彩色LCD显示系统,并具有中、英文两种语言选择,最大方便用户的控制操作。

XJ4832型数字存储100A大功率半导体管特性图示仪主要技术指标
集电极扫描信号
输出电压范围及电流最大容量:0-10V 100A 0-50V 10A
0-200V 0.25A 0-1000V 0.05A
集电极扫描信号工作方式
自动:0.5S、1S、2S 手动:单次
功耗限制电阻:0-500k Ω,按1、2、5进制共12档
基极阶梯信号
阶梯电流(IB):2μA/级-1A/级,按1、2、5进制共18档
阶梯电压(VB):50mV/级-2V/级,按1、2、5进制共5档
阶梯偏置电压(Δ VB):±10V
Y轴偏转系数
集电极电流(IC):10μA/div-10A/div,按1、2、5进制共19档
X轴偏转系数
集电极电压(VC):50mV/div-100V/div,按1、2、5进制共11档
基极电压(VB): 50mV/div-2V/div,按1、2、5进制共6档

屏幕显示
水平X: 显示V/div
垂直Y: 显示A/div
阶梯S: 显示A/级、V/级、阶梯偏置电压
转换因子: β、Gfs
扫描电压: 显示扫描电压峰值输出百分比
功耗电阻: 电阻值
显示系统
显示类型: 8英寸彩色液晶显示器
显示分辨率: 640×480
显示对比度: 可调
XJ4832型数字存储100A大功率半导体管特性图示仪
