YB4805 数字存储半导体特性图示仪产品详细说明：

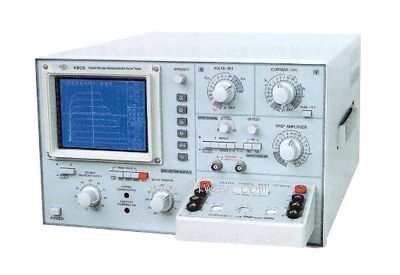

YB4805 数字存储半导体特性图示仪

功能特点
微处理器控制，脉冲测试技术，速度快，功耗小，测试安全；
采用大屏幕液晶显示器显示半导体管的特性，曲线，体积小，重量轻。操作方便、可靠性高；
中文菜单，传统操作模式；
具有光标读出功能；
在单管测试和对管测试时的测试图形可存储和读出；
具备RS-232通讯接口。

项目 / 型号		YB4805
Y轴 部分	集电极电流范围	0.1μA/度～0.5μA/级 分18档，误差±（2%RD+5%FS）
	二极管漏电流	0.1μA/度～5μA/级 分6档，误差±（5%RD+5%FS）
	外接输入	灵敏度0.1V/度
X轴 部分	集电极电压范围	0.5V/级～50V/度，分10档，误差±（2%SET+5%FS）
	基极电压范围	0.01V/级～1V/度 1-2-5步进，分5档，误差±（3%SET+5%FS）
	外接输入	灵敏度0.05A/度
集电 极峰 值电 压范 围	0-10V档	输出电流5A
	0-50V档	输出电流1A
	0-100V档	输出电流0.5A
	0-500V档	输出电流0.1A
阶梯 信号	阶梯电流范围	0.1μA/级～1mA/级 1-2-5步进，分18档，误差±（3%SET+5%FS）
	阶梯电压范围	0.05V/级～1V/级 1-2-5步进，分5档，误差±（3%SET+5%FS）
	串联电阻	10Ω、 10kΩ、 1MΩ分3档
	簇数	0-10连续可调
	功耗限制电阻	0～5MΩ 分11档
		注：RD——测量读数值，FS——量程满度值，SET——档级值
物理 特性	电源电压	220V±10%
	显示区域	320×240，液晶显示
	外形尺寸	215H×360W×440D（mm）
	重量	约15kg
