产品名称：

J130LYX系列永磁式直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

J130LYX系列永磁式直流力矩电动机产品详细说明：

J130LYX01,J130LYX01A1,J130LYX02,J130LYX03,J130LYX04,J130LYX04A1,J130LYX05K,J130LYX32,J130LYX32A,
J130LYX75系列永磁式直流力矩电动机

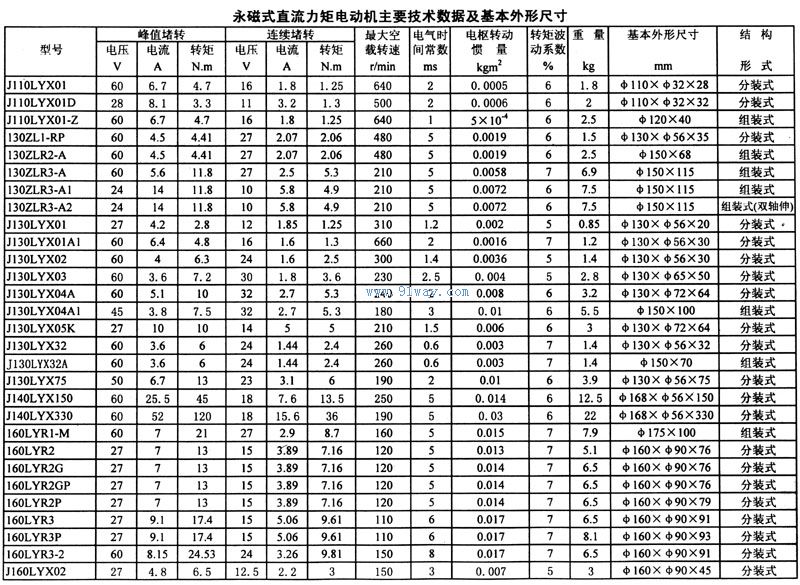

型号	峰值堵转			连续堵转			最大空载转速	电枢电阻	电枢电感	转动惯量	重量	基本外形尺寸
	电压	电流	转矩	电压	电流	转矩	最大空载转速	电枢电阻	电枢电感	转动惯量	重量	（外径X内径X轴向长）
	V	A	N.m	V	A	N.m	r/min	Ω	mH	Kg.m²	Kg	mm
	±12.5%	—	≥	±12.5%	—	≥	±10%	±12.5%	±30%	≤	≤
J130LYX01A	60	5.3	4	18	1.6	1.2	620	12.9	11	2.60X10^-3	1.25	Ф140xФ42x30
130LYX01B-Z	48	3.6	2.9	20	1.6	0.98	500	12	10.7		3.7	Ф150x86.5x轴伸Ф12x32
J130LYX01C	30	4.1	2.5	13.5	2	1.2	410	6.72	4.9	3.00X10^-3	0.9	Ф130xФ56x30
J130LYX01E-Z	60	2.7	3.45	27	1.25	1.6	360	20.1	20		3.87	Ф150x轴伸ф14x32
J130LYX01F	110	3.8	3.4	27.5	0.95	0.85	960	28.3	21.5			Ф140Xф48x30
J130LYX01G1 (J130LYX01G-8)	27	4.2	2.8	12	1.85	1.25	350	5.94	5.7	1.27X10^-3	0.82	Ф130Xф56x20
J130LYX01J	27	4.5	4	13.5	2.3	2	230	6.18	5.5		1.11	Ф130Xф56x25
J130LYX01K	27	11.35	4	8.1	3.4	1.2	640	2.05	1.6		1.23	Ф140Xф42x30
J130LYX02	60	4.5	4.5	27	2.1	2.3	450	11.5	11.6	3.40X10^-3	1.39	Ф130xФ56x39
J130LYX02A	48	4.1	5	21	1.8	2.2	315	11.2	11.7	4.50X10^-3	1.41	Ф130Xф60x40
J130LYX02B	60	4.5	4.5	27	2.1	2.3	450	11.9	10.6	3.60X10^-3	1.5	Ф130xФ44x39
J130LYX02C	60	3.8	4	20	1.25	1.5	420	15.42	13.1	3.40X10^-3	1.25	Ф130xФ56x35
J130LYX02D	60	6	6.8	18.5	1.85	2.1	420	9.8	10.5	2.23X10^-3	1.5	Ф130xФ56x37
J130LYX02E	60	0.9	2.4	48	0.72	1.9	145	67.2	62.3			机组内
J130LYX02F	27	10	6	10.5	4	2.4	390	2.27	2.4	3.30X10^-3	1.5	Ф130xФ60x40
J130LYX02G	60	3	5	27	1.35	2.2	300	20	19.3	5.54X10^-3		机组内
J130LYX02H	27	15.9	6	8.6	5	2	500	1.69	1.7		1.38	Ф130xФ30x39
J130LYX02K	27	7	5.1	13.5	3.3	2.4	300	3.18	3.7	3.80X10^-3	1.47	Ф130xФ60x40
J130LYX02L	27	6.6	5	10.8	2.65	2	300	3.54	3.7		1.72	Ф130Xф56x39
J130LYX02M	110	6.7	9.6	24.2	1.48	2.1	600	13.5	14.4		2.3	Ф140xФ48x40
J130LYX02M1	60	3.65	5.2	24.2	1.48	2.1	310	15.8	16.8		2.04	Ф140xф64x40
J130LYX02S	27	23	7	6.7	5.7	2	640					Ф132xф47x38
J130LYX02T	27	4.8	5	13.5	2.4	2.5	198	5.08	5.8	2.9X10^-3	1.3	Ф130xф70x30
J130LYX02W (J130LYX02W2)	27	1.04	2.2	27	1.04	2.2	95	22.7	28.6		1.38	Ф130xФ26x30
J130LYX02WZ	60	4.5	5	27	2.1	2.3	410	14.6	13.8	1.50X10^-3	2.32	Ф158xФ60x45
J130LYX02Y	60	8.7	7.5	16	2.3	2	500	6.48	6.7		2	Ф140xФ65x40
J130LYX03	60	3.5	7.5	33	1.8	3.5	255	17.3	22.5	3.32X10^-3	2.7	Ф130xФ56x50
J130LYX03A	60	3.2	6.5	30	1.6	3.3	250	17.5	21.5			机组内
J130LYX03B	60	3.5	7.5	30	1.8	3.5	230	17.5	21.5	5.40X10^-3	3	Ф130xФ55x60
J130LYX03C	24	14	9.8	9	5	3.5	295	1.71	1.9	4.50X10^-3	2.2	Ф130xФ56x50
J130LYX03D	60	7.3	10.5	18	2.2	3.15	300	7.2	8.8			机组内
J130LYX03E	24	5	5.6	12	2.5	2.8	≥150	4.24	5.4			机组内
J130LYX03F	27	2.5	3.75	16.2	1.5	2.25	145	10.8	11.4		2.96	Ф150xФ60x50
J130LYX03H-ZS	27	11.3	8.25	11.25	4.7	3.44	310	2.22	2.4		5.54	Ф150x131x双轴伸Ф14
J130LYX03J	60	8.15	13.5	20	2.71	4.5	310	6.79	8.4	3.42X10^-3	3.97	Ф153xФ60x50
J130LYX03K	27	7.6	7	11	3.1	2.9	225	3.53	3.9		1.8	Ф130xФ65x35
J130LYX03M	48	10.7	10	15.5	3	3.1	390	4.32	5		1.28	Ф130xФ40x50
J130LYX04	60	4.5	10	32	2.5	5.2	230	13.5	15.7	6.10X10^-3	3	Ф130xФ72x77
J130LYX04-Z	60	4.8	10	36	2.9	6	240	12.2	16.8		5.2	Ф150x126轴伸Ф14x40
J130LYX04A	60	4.5	10	32	2.5	5.2	230	12.13	15.9	5.90X10^-3	2.85	Ф130xФ72x64
J130LYX04B(05k)	24	10	10	12	5	5	200	2.38	2.7	6.00X10^-3	2.95	Ф130xФ72x64
J130LYX04C	22	11.7	10.5	10	5.3	4.75	210	1.78	2.1	1.00X10^-2	2.85	Ф130xФ72x64
J130LYX04D	60	8	13	21	2.8	4.5	295	6.93	9.5	3.46X10^-3	2.55	Ф130xФ72x55
J130LYX04E	24	6.3	6.5	13.2	3.5	3.5	≥150					机组内
J130LYX04F	60	2.6	8	35	1.65	5	160	21.1	28.6	4.47X10^-3	3.6	Ф130xФ55x70
J130LYX04G	60	18	19	12	3.6	4	≥400					机组内
J130LYX05	60	12.3	20	13	2.7	4.4	300	4.65	5.6		4.2	Ф152xФ62.45x72.5
J130LYX05A	60	1.3	4.5	27	0.62	2.5	115	41.4	48.4			机组内
J130LYX05C	130	27.5	35	16	3.5	4.5	≥800					机组内
J130LYX06	60	5.6	13	27	2.5	5.8	210	9.5	10.5	5.29X10^-3	4.3	Ф130xФ58x85
J130LYX06-Z	60	5.6	13	27	2.5	5.8	210	9.5	10.5			Ф170x229轴伸Ф20
J130LYX06A-Z	60	5.6	13	27	2.5	5.8	210	10	13		6.6	Ф150x146轴伸Ф14x40
J130LYX06A	60	16	24	15	4	6	330	2.95	4.3	1.50X10^-2	4.15	Ф130xФ68x85
J130LYX06B	60	6	16.5	27	2.7	7.4	170	9.5	12.4	5.59X10^-3	4.29	Ф130xФ58x85
J130LYX06E	60	6	17	27	2.7	7.5	170					机组内
J130LYX07A-Z	60	17.1	30	15	4.3	7.5	280	3.67	5.1	0.01	9.73	Ф138x142.5轴伸Ф20x30
J130LYX09	60	10	35	21	3.7	12	130	5.49	8.8		6.7	Ф160xФ45x115
J130LYX12	60	8.3	30	24	3.3	12	137	6.52	9.9		8.8	Ф152Xф62x142.5
J130LYX12A-Z	60	14.1	40	21	4.94	14	167	4.53	6.7	0.1	15.23	Ф138x203.5x轴伸Ф20
J130LYX18	80	≤10	42	36	≤4.5	20						Ф135Xф60x199

J130LYX系列永磁式直流力矩电动机

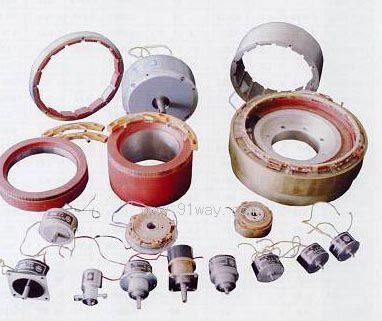

J130LYX系列永磁式直流力矩电动机（示意图）
