产品名称：

J160LYX系列稀土永磁直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

J160LYX系列稀土永磁直流力矩电动机产品详细说明：

J160LYX02.J160LYX04,J160LYX05,J160LYX05B1,J160LYX05B3,J160LYX05B4,J160LYX05B5,
J160LYX05G1,J160LYX06,J160LYX06G3,J160LYX06H,J160LYX26,J160LYX36,J160LYX40,J160LYX45
J160LYX55,J160LYX105,J160LYX125,J160LYX125Z,J160LYX330

型号	峰值堵转			连续堵转			最大空载转速	电枢电阻	电枢电感	转动惯量	重量	基本外形尺寸
	电压	电流	转矩	电压	电流	转矩	最大空载转速	电枢电阻	电枢电感	转动惯量	重量	（外径X内径X轴向长）
	V	A	N.m	V	A	N.m	r/min	Ω	mH	Kg.m²	Kg	mm
	±12.5%	—	≥	±12.5%	—	≥	±10%	±12.5%	±30%	≤	≤
J160LYX01A	24	2	3.1	20	1.65	2.5	120	11.2	10.6		1.7	Ф160Xф28x30
J160LYX01C	55	4.5	5	22	1.8	2	390	10.83	10.4		1.7	Ф160Xф90x32
J160LYX02	27	5.4	6.5	14	2.8	3	≥150	4.82	6.6	1.00X10^-2	3.16	Ф160xФ80x45
J160LYX02A	36	4.5	7.5	19	2.3	3.8	160	8.6	11	7.43X10^-3	2.7	Ф160xФ90x45
J160LYX02B	55	6.5	10	22	2.6	4	270	8.6	11	7.43X10^-3	2.6	Ф160xФ90x45
J160LYX02D	110	5.1	11	35.5	1.65	3.56	400	20.1	18.9	9.35X10^-3	4.14	Ф166Xф48x49
J160LYX02E	60	8.8	12	18	2.65	3.6	370	6.02	7.86		4.1	Ф166Xф48x49
J160LYX02F	60	8.8	14	18	2.65	4.2	330	5.9	6.8	5.74X10^-3	3.23	Ф189Xф74x45
J160LYX02G	24	9.2	9	15	5.8	5.6	198	2.46	2.3		2.32	Ф160Xф70x40
J160LYX02J	24	10	10	10.7	4.5	4.5	185	2.73	2.7	4.2X10^-3	2.25	Ф160Xф91x45
J160LYX02K	27	5.5	8	14.3	3	4.5	135	4.77	7			Ф160Xф32x44.6
J160LYX02N	27	5.8	7.5	14	2.9	3.7	175	4.68	7.6	4.73X10^-3	2.57	Ф160Xф32x42.2
J160LYX02M1	55	4	10	22	1.6	4	176	13.58	13.8	4.12x10^-3	2.3	Ф160Xф65x38
J160LYX02T	60	20	20	13.5	4.5	5	460	2.78	3.7	6.73X10^-3	1.97	Ф160Xф88x49
J160LYX02S	24	5.3	6.7	13.1	2.9	3.6	150	4.98	5.77		3.5	Ф188Xф62x45
J160LYX03	60	12	22.5	20	4	7.5	260	4.25	5.8	1.30X10^-2	4.3	Ф160xФ80x55
J160LYX03A	60	12	22.5	20	4	7.5	260	5.2	7.2			机组内
J160LYX03A1	70	14	26	20	4	7.5	310	4.55	5.7			机组内
J160LYX03B	27	20	21	8	6	6.4	220	1.15	1.5	1.30X10^-2	4.3	Ф160xФ80x55
J160LYX03C	48	4.2	13.5	22.5	2	6.5	140	11.3	16.1		3.64	Ф160xФ90x55
J160LYX03D	110	7.2	20	33.5	2.2	6.1	340	14.82	31.4		4.58	Ф166Xф71x60
J160LYX03E	110	10	23	30.5	2.8	7.5	360	9.96	22.4		5.09	Ф166xФ56x60
J160LYX03F	60	7.2	18	21	2.5	6.3	205	7.28	7.8		3.57	Ф160xФ74x50
J160LYX03G	110	14	25	27.5	3.5	7.2	400	7.35	15		4.99	Ф166xФ56x60
J160LYX03K	27	9	12	12	4	5.3	170	2.81	3.6	5.17X10^-3	2.78	Ф160xФ70x45
J160LYX03L	36	5.5	12	19	2.9	6	135	5.59	8.6		3.8	Ф178xФ75x53
J160LYX03M	60	6	18	23	2.3	6.5	160	10.08	13.5	5.90X10^-3	3.28	Ф166xФ46x45
J160LYX03P	60	9	20	24	3.6	8	220	6.71	9.1	5.92X10^-3	3.1	Ф160xФ90x42
J160LYX03R	60	4	12	27	1.8	5.5	155	14.58	19.6	5.15X10^-3	2.8	Ф160xФ56x45
J160LYX03S	60	11	24	18	3.3	7.5	230	5.31	7.4	6.06X10^-3	3.7	Ф166xФ52x52
J160LYX03T	60	8.8	20	22.5	3.2	8	200	6.44	9.7	5.84X10^-3	2.9	Ф160xФ70x45
J160LYX04	60	5	15.7	27	2.2	7	160	10.82	19.5	8.74X10^-3	4.9	Ф160xФ84x61
J160LYX04A	60	14	30	15	3.5	8	220	4.65	6.7			机组内
J160LYX04B	60	15.5	30	15	3.9	7.5	270	3.3	5.1			机组内
J160LYX04C	60	5	16.5	27	2.2	7.4	155	11.3	15.1	1.23X10^-2	5.34	Ф166xФ38x61
J160LYX04D	28	3	9.5				75	9.12	20.9	8.8X10^-3	4.5	Ф160xФ75x69
J160LYX04E	22	5.5	13	11.2	2.8	6.6	80	4.02	6.6	8.79X10^-3	4.34	Ф160xФ56x70.6
J160LYX05	27	7.2	16	15	3.9	9	105	3.46	6.1	1.24X10^-2	5.03	Ф160xФ90x70
J160LYX05B	60	5.1	18	35	3	10	135	10.85	16.8	1.50X10^-2	5	Ф160xФ90x70
J160LYX05C	60	7.8	25	27	3.5	11	160	7.5	10.3	1.50X10^-2	5.5	Ф160xФ90x70
J160LYX05D	27	7.2	16	15	3.9	9	95	3.39	5.3	1.60X10^-2	4.9	Ф160xФ82x70
J160LYX05E	27	7.2	16	15	3.9	9	95	3.57	6.2	1.50X10^-2	5.1	Ф160xФ90x70
J160LYX05F	48	4	16	28	2.4	9.4	100	11.25	20.3	1.70X10^-2	6.1	Ф188xФ74x70
J160LYX05G	27	7.2	16	15	3.9	9	95	3.39	5.3	1.64X10^-2	5.8	Ф160xФ64x70
J160LYX05H	20	8.4	16	13	5.3	10	90	2.4	4.4	1.44X10^-2	5	Ф160xФ90x70
J160LYX05K-ZS	27	14.7	23.6	10.8	5.88	9.4	125	1.94	2.9		10.1	Ф180x134x轴伸ф16
J160LYX05L	24	8	16	13.5	4.5	9	95	2.63	4.2	9.25x10^-3	5.82	Ф160xф90x70
J160LYX05M	110	4.9	28	45	2	10	180	21.2	52		6.31	Ф166xф46x70
J160LYX05T	27	7.2	16	15	3.9	9	95	3.39	5.3	1.50X10^-2	5	Ф160xФ92x70
J160LYX05P	60	7.8	25	25.5	3.3	10.5	160					机组内
J160LYX05Q	32	11.5	15	14.3	5.2	7	700	2.81	7.24			机组内
J160LYX05R	60	8.8	31	20.5	3	10.5	140	6.74	10.8	8.02x10^-3	4.37	Ф160H7xФ90H7x65
J160LYX05U	60	8.4	30	23.6	3.3	12	140	6.88	9.5		5.8	Ф180xФ62x70
J160LYX06	27	9.1	17	15	5.06	9.5	110	3.6	5.4	1.80X10^-2	6.6	Ф160xФ90x85
J160LYX06-2	60	8.15	28	24	3.26	11	130					Ф160xФ90x85
J160LYX06B	27	9.1	17	15	5.06	9.5	110	3.6	5.4	2.10X10^-2	8.6	Ф160xФ62x85
J160LYX06D	27	9.1	22	15	5.06	12	90	2.55	5	2.10X10^-2	6.51	Ф160xФ90x85
J160LYX06E	27	9.1	17	15	5.06	9.5	110	3.6	5.4	1.80X10^-2	6.5	Ф160xФ90x85
J160LYX06G	60	8.3	28	24	3.4	11	≥130	6.9	13.9	1.80X10^-2	6.5	Ф160xФ90x85
J160LYX06H	60	8	33	22.5	3	12	120	7.6	13			机组内
J160LYX06J	60	8	37	28.5	3.8	18	100	7.2	12.6	1.29x10^-2	6.34	Ф160xФ90x85
J160LYX06K	30	24.4	38	9.6	7.8	12.4	155					Ф175Xф90x90
J160LYX06L	60	7	28	24	2.8	11	123	7.46	13.3		5.95	Ф160Xф90x80
J160LYX06M				28	3	11	60	8.1	24.5	1.26X10^-2	6.47	Ф160Xф75x85
J160LYX06S	60	5.2	27	30	2.6	13.5	100	9.64	17.2	1.21X10^-2	7	Ф185xф69x88
J160LYX06T	48	5	22	26.7	2.8	12.5	85	9.39	16.7	1.07X10^-2	5.6	Ф160xф50x75
J160LYX07	60	5	20	38	3.2	13	120	11.76	19.5	1.06X10^-2	5.1	Ф160xФ90x70
J160LYX10	60	12	45	30	6	23	125	5	9.6	2.90X10^-2	12	Ф160xФ78x133
J160LYX10D	60	12	45	30	6	23	125	5.6	9.42		11.9	Ф160xФ70x130
J160LYX10E	110	7.5	60	40	2.7	21	120	14.5	26.1	3.00X10^-2	11.5	Ф160xФ78x128
J160LYX10G	60	12	45	30	6	23	125	5.15	10.3	2.90X10^-2	11.5	Ф160xФ78x128
J160LYX10H	60	12	45	30	6	23	125	5.65	10.2	3.00X10^-2	11.8	Ф160xФ78x130
J160LYX10M	60	11	50	30	5.5	25	105	5.49	5.4		11	Ф180xФ61x128
J160LYX10K	60	11.8	50	25.4	5	23	105	5.33	9	2.21X10^-2	11	Ф160xФ84x128
J160LYX11-Z	60	8	46	30	4	23	85	7.68	12.3	0.03	22.64	Ф168x178x轴伸Ф30x30
J160LYX12	60	10.8	60	30	5.4	30	95	5.4	11.2	3.40X10^-2	13.4	Ф160xФ78x150
J160LYX14	60	11.6	70	30	5.8	35	80	5.36	11.2	3.40X10^-2	15.1	Ф160xФ78x165
J160LYX18	60	17	95	27	7.5	41	90	3.6	7.6	4.80X10^-2		Ф162xФ78x207
J160LYX25	120	16.2	135	41	5.5	45.5	120	6.98	11.8	6.40X10^-2	29.6	Ф165xФ75x275

J160LYX系列稀土永磁直流力矩电动机

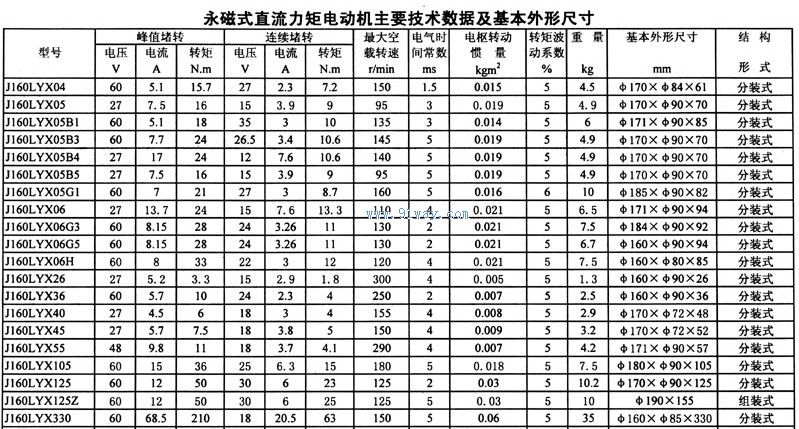

J160LYX系列稀土永磁直流力矩电动机（示意图）
