产品名称：

J320LYX系列永磁式直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

J320LYX系列永磁式直流力矩电动机产品详细说明：

J320LYX01,J320LYX02,J320LYX03,J320LYXA,J320LYX03C,J320LYX03G系列永磁式直流力矩电动机

J320LYX03T,J320LYX04,J320LYX04A,J320LYX04B,J320LYX04D,J320LYX05,J320LYX05G,
J320LYX06,J320LYX06B,J320LYX06C,J320LYX06G,J320LYX07,J320LYX08,J320LYX08A,
J320LYX08B,J320LYX08C,J320LYX08H,J320LYX09,J320LYX10,J320LYX10A,J320LYX10B
J320LYX10Z1,J320LYX10Z2,J320LYX11,J320LYX12,J320LYX12G,J320LYX13,J320LYX14
J320LYX15,J320LYX16系列永磁式直流力矩电动机

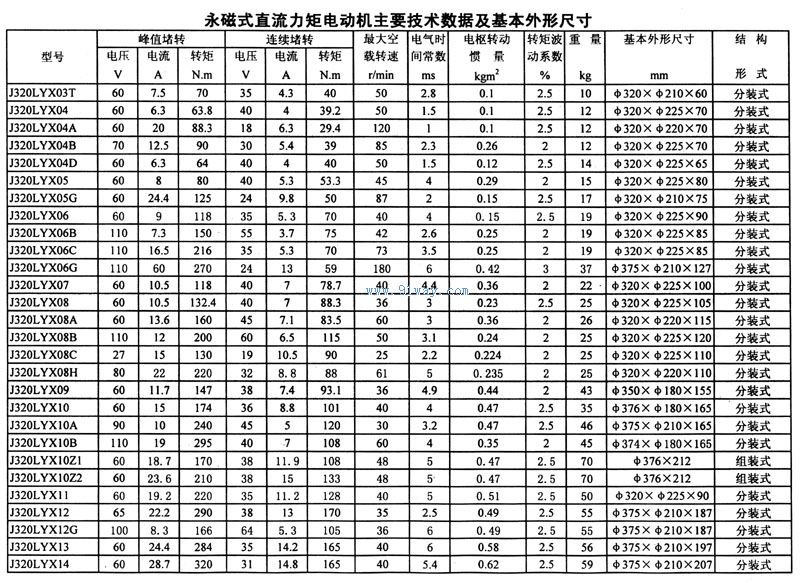

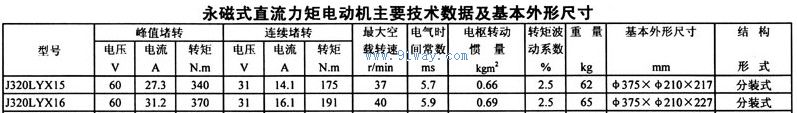

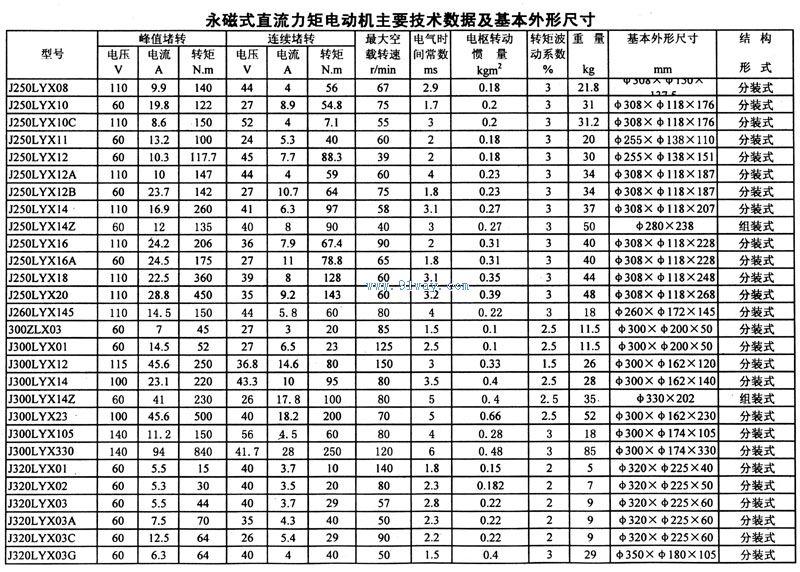

型号	峰值堵转			连续堵转			最大空载转速	电枢电阻	电枢电感	转动惯量	重量	基本外形尺寸
	电压	电流	转矩	电压	电流	转矩	最大空载转速	电枢电阻	电枢电感	转动惯量	重量	（外径X内径X轴向长）
	V	A	N.m	V	A	N.m	r/min	Ω	mH	Kg.m²	Kg	mm
	±12.5%	—	≥	±12.5%	—	≥	±10%	±12.5%	±30%	≤	≤
J320LYX02A	70	25	50	15	5	13.5	260	2.6	4.9			机组内
J320LYX02B	110	22	80	27.5	5.5	20	220	4.45	16.7		14.6	Ф330xФ102x55
J320LYX03	60	12.5	64	26	5.4	29	90	5.4	11.4			机组内
J320LYX03A	60	7.5	68	35	4.3	38	57	8.6	19.5	1.96X10^-1	9	Ф320xФ210x60
J320LYX03C	60	12.5	64	26	5.4	29	90	5.4	11.4			机组内
J320LYX03E1	60	10.5	80	27	4.7	36	63	6	15	0.24		Ф325xФ102x64
J320LYX03F	60	9.2	66	27.4	4.2	30	65					Ф355xФ218锥度1:10x84
J320LYX03H	60	6.1	55	32.5	3.3	30	55	10.8	28.3		11.8	Ф320xФ220x60
J320LYX04	60	6.3	64	38	4	40	50	10.3	26.4	2.27X10^-1	13.2	Ф320xФ225x70
J320LYX04A	60	20	88	19	6.3	28	115	3.4	4.6	2.27X10^-1	13.2	Ф320xФ220x70
J320LYX04AT	60	20	88	19	6.3	28	120	3.25	5	2.48X10^-1	17	Ф320xФ75x70
J320LYX04B	70	12	85	30	5.2	37	85	6.01	12.8	2.27X10^-1	13.59	Ф320xФ220x70
J320LYX04C	60	21.5	120	20	7.2	40	85	2.62	7.4	2.07X10^-1	14.2	Ф320xФ220x70
J320LYX04D	60	20	88	19	6.3	28	105	3.25	5	2.27X10^-1	13.5	Ф320xФ220x70
J320LYX04E	60	18	90	25	7.5	37.5	85	3.9				机组内
J320LYX04G	60	6.3	64	38	4	40	50	10.46	25.7	3.72X10^-1	28	Ф374Xф180x104
J320LYX04J	110	55.3	225	18.9	9.5	40	≥200	1.89	7.9		22	Ф330Xф88x75
J320LYX04K	85	4.4	66	50.2	2.6	39	46	18	47		20.9	Ф355Xф216锥度1:10x84
J320LYX04L	60	6.3	64	38	4	40	43					Ф320xФ220x70
J320LYX04M	60	6	64	38	3.8	40	43	10.09	23.6		13.77	Ф320xФ220x70
J320LYX05	60	23.4	185	23	9	71	65	2.4	5.9	2.99X10^-1	21.1	Ф320Xф180x80
J320LYX05A	60	24.4	125	24	9.8	50	87	2.4	7.16	3.00X10^-1	18	Ф320Xф210x75
J320LYX05T	60	69	260	14	16	50	≥140	1.26	2.6	3.92X10^-1	28.5	Ф375xФ210x115
J320LYX05J	60	19.6	138	26	8.5	60	70	2.68	7.03	0.199	21.48	Ф350xФ88x75
J320LYX05K	110	41	190	23	8.6	40	190	2.26	11		16.14	Ф320xФ220x80
J320LYX05L	110	42.1	200	24	9.2	45	194	2.25	10.5		20.15	Ф346xФ107x80
J320LYX04A	60	20	88	19	6.3	28	115	3.4	4.6	2.27X10^-1	13.2	Ф320xФ220x70
J320LYX06	60	9	118	35	5.3	70	40	6.87	25.6	2.81X10^-1	19.19	Ф320xФ225x90
J320LYX06A	60	9	118	35	5	70	40	6.87	24.5	2.95X10^-1	19	Ф320xФ220x90
J320LYX06B	110	7.3	150	55	3.7	75	42	14.1	44.3	2.81X10^-1	19.5	Ф320xФ225x90
J320LYX06C	110	16	216	35	5	70	73	6.73	23.7	2.95X10^-1	23.3	Ф370xФ218x90
J320LYX06D	110	16	216	35	5	70	73	7	24	3.34X10^-1	24	Ф320xФ180x90
J320LYX06E	110	22	250	30	6	68	≥80	4.4	12.3	2.95X10^-1	19.5	Ф370xФ218x90
J320LYX06F	125	25	280	30	6	68	90	4.6	10.4			Ф370xФ218x90
J320LYX06G	95	62	175	20	13	34	250	1.23	5.7	5.07X10^-1	36.5	Ф375xФ210x145
J320LYX06J	110	15.8	185	44	6.3	72	75	6.8	36.1	3.63X10^-1	30.7	Ф330xФ140x95
J320LYX06K	110	29.8	240	27.5	7.45	60	110	3.42	18.2	5.07X10^-1	36.5	Ф375Xф210x145
J320LYX06L	110	44	175	24	9.2	34	220	2.22	7.7		44.3	Ф375Xф90x145
J320LYX06M	110	20.7	200	36	6.8	65	90	4.95	22.2		26.29	Ф370Xф116x90
J320LYX06N	60	20	180	25	8.4	75	57	2.74	6.7		18.86	Ф320Xф220x85
J320LYX06Q	120	57.8	220	22	11.5	36	270					Ф375Xф80x145
J320LYX06R	60	5.2	78	42	3.64	55	34	10.78	36.8		18.6	Ф320Xф225x90
J320LYX06T	110	57.8	180	22	11.5	36	270	1.86	5.3		44.79	Ф375Xф80x145
J320LYX06W	80	9.5	150	40	4.75	75	43	8.4	21	2.81X10^-1	24.7	Ф356Xф215x91
J320LYX07	110	19	240	34	5.9	74	65	5.6	19.5	3.50X10^-1	33	Ф352xФ110x103
J320LYX08	60	9.3	130	40	6.3	88	35	5.8	23	3.34X10^-1	24.47	Ф320xФ225x110
J320LYX08B	110	12	200	60	6.5	108	56	9.25	32.1	3.47X10^-1	24.12	Ф320xФ225x110
J320LYX08C	27	15	130	19	10.5	90	25	2.34	5.18	3.47X10^-1	25	Ф320xФ225x110
J320LYX08E	60	6.4	125	46	4.9	96	26	9.5	30	4.20X10^-1	36	Ф335Xф102x115
J320LYX08F	60	30	220	28	14	100	62	2.04	5.5			机组内
J320LYX08G	80	15	200	30	6	80	50			3.47X10^-1	25	Ф320xФ225x110
J320LYX08H	80	19.5	200	32	7.8	80	58	3.92	11.9	3.55X10^-1	25.2	Ф320xФ220x110
J320LYX08J	60	28	200	21	10.5	77	60	1.9	6.43			Ф335Xф102x115
J320LYX08K	90	9.75	170	60	6.5	108	42	9.5	32	3.47X10^-1	25	Ф320xФ225x110
J320LYX08KG	110	12	200	60	6.5	108	50	9.3	32	4.40X10^-1	25	Ф356xФ120x110
J320LYX08L	90	19.5	280	31.5	6.8	98	52	4.5	13.2		34.2	Ф320Xф111.8x110
J320LYX08M	80	29.4	315	24	8.82	94.5	60	2.62	7.8		31.2	Ф356xФ210x114
J320LYX08N	60	17.7	220	27.5	8	100	30					机组内
J320LYX08W	60	9.3	130	40	6.3	88	35	5.98	22.5	2.68X10^-1	30	Ф390xФ184x115
J320LYX10	60	13	165	37	8	102	40	5.12	14.7	5.80X10^-1	45.5	Ф374xФ180x165
J320LYX10A	60	7	160	45	5	115	25	9	33			机组内
J320LYX10B	110	19	295	40	7	108	60	5.22	21.4	5.80X10^-1	45	Ф374xФ180x165
J320LYX10G	60	13	165	37	8	102	40	4.15	13.3	6.40X10^-1	50.6	Ф386xФ120x165
J320LYX11A	120	33	380	33	9.1	110	≥73	3.53	13.9		41.5	Ф360xФ160x150
J320LYX12	60	21	265	30	10.5	132	40	2.54	11.2	6.50X10^-1	53.4	Ф350xФ180x185
J320LYX12B	60	17.6	285	31.5	9.25	150	32	3.39	10.6		42.33	Ф356Ф210x145
J320LYX12H	110	20	435	43	7.8	170	44	5.09	23.5	5.80X10^-1	53.4	Ф374xФ180x195
J320LYX15	110	23.4	500	40	8.5	181	44	4.62	20.7		68.5	Ф360xФ150x190
J320LYX15A	110	23.4	500	42	9	200	44	4.52	21.7		50.9	Ф320xФ84x190

J320LYX系列永磁式直流力矩电动机

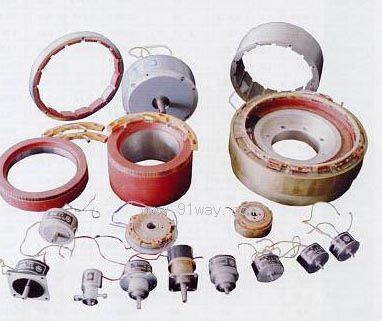

J320LYX系列永磁式直流力矩电动机（示意图）
