产品名称: DZD1系列单片电磁制动器
型号规格: DZD1系列单片电磁制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:

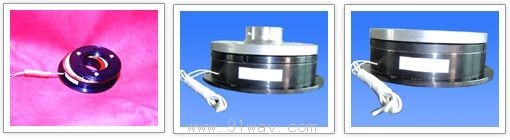

(点击小图查看大图)
DZD1系列单片电磁制动器产品详细说明:
1、简介(Applications)

DZD1系列系通电工作单摩擦付型制动器,摩擦付为无石棉复合材料/钢。产品结构简单,制动延迟时间短,制动力矩大。适用于机械传动系统中需要制动或定位要求的场合。如精密机床、印刷机械、包装机械、试验设备及办公机械等传动系统中的制动及定位。

2、DZD1系列单片电磁制动器主要性能参数:Main Technical Data


规格Specifications
数据Contents
DZD1-0.6
DZD1-1.2
DZD1-2.5
DZD1-5
DZD1-10
DZD1-16
DZD1-25
DZD1-32
DZD1-50
DZD1-100
额定力矩(N.m)
Rated Braking Torque
6
12
25
50
100
160
250
320
500
1000
额定功率P20℃(W)
Rated Power
13
16
20
32
40
45
54
60
80
100
额定电压(V dc)
Rated Voltage
24
24
24
24
24
24
24
24
24
24
接通时间(ms)
Connecting Time T1
55
75
120
140
230
250
303
380
450
505
断开时间(ms)
Disconnecting Time T2
15
25
35
45
60
90
170
200
260
330
允许最高工作转速(rpm)
Allowable Max Speed
3600
3600
3000
3000
2500
2500
2500
2000
2000
1500

3、外形及安装尺寸:Overall and lnstallation Dimensions

尺寸
型号
d
D1
D2
D3
D4
D5
D6
D7
M
L
L1
L2
L3
L4
b
h
δ
DZD1-0.6
15
80
72
35
50
26
4-4.3
3-4.1
M4
19
3.5
18.5
15
15
5
17.3
0.3
DZD1-1.2
20
105
95
42
66
35
4-5.5
3-4.1
M6
21
5
25
20
20
6
22.8
0.3
DZD1-2.5
25
130
118
52
80
41
4-5.5
3-5.2
M6
23
7
32
25
25
8
28.3
0.4
DZD1-5
30
158
147.5
62
101
49
6-5.5
3-6.2
M8
28
8.5
38.5
30
30
8
33.3
0.4
DZD1-10
35
190
175
80
120
65
4-9
3-8.2
M8
26
9
47
38
38
10
38.3
0.5
DZD1-16
43
230
215
100
158
83
4-9
3-10.2
M8
30
11
56
45
45
12
46.3
0.5
DZD1-25
50
270
250
110
182
90
4-9
3-10.2
M8
33
12.5
60.5
48
48
14
53.8
0.6
DZD1-32
55
290
270
120
210
100
4-11
3-12.2
M10
35
12.5
67.5
55
55
16
59.3
0.6
DZD1-50
60
310
290
130
240
105
4-11
4-12.2
M10
38
13.5
73.5
60
60
18
64.4
0.8
DZD1-100
70
440
420
200
315
148
8-12.5
4-16.2
M12
50
19
95
76
76
20
74.9
0.8

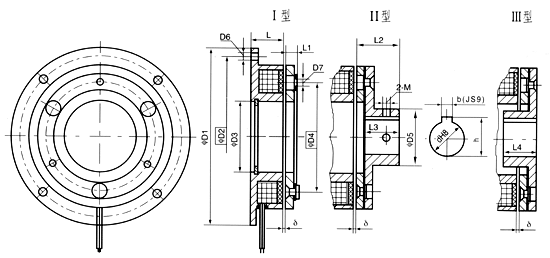

DZD1系列单片电磁制动器外形尺寸

4、安装:Installation
安装注意事项 Warning
摩擦片及衔铁表面不得有油污,必须保持清洁;
Friction disc and armature surface should be kept clean and free of grease.
安装制动器必须保证同轴度不大于0.1mm;
The coaxial degree should not exceed 0.1mm.
与制动器配合的轴孔与轴精密度为H8/h7
制动器主、从动侧需固定,不允许有轴向窜动,同时必须保证工作气隙“δ”
Not allowed to move on axial direction. Airgap should be kept in “δ”.

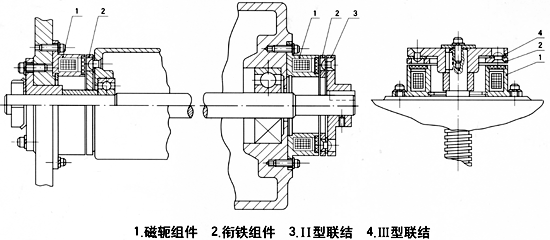

DZD1系列单片电磁制动器安装示意图

DZD1系列单片电磁制动器

DZD1系列单片电磁制动器
