YZPSEJ系列变频调速制动电机产品详细说明：

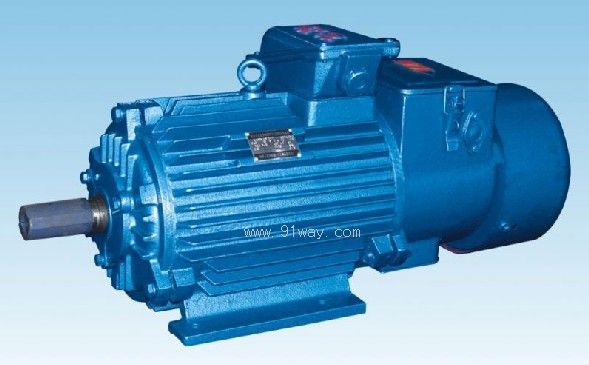

YZPSEJ系列变频调速制动电机

YZPSEJ系列冶金及起重用变频调速制动三相异步电动是由变频电动机与圆盘式直流电磁失电制动器两部分组成。
YZPSEJ制动电机工作原理：当电动机接通电源时同时接通制动器直流电源，这时衔铁立即被吸，克服弹簧压力，制动刹车板与制动盘脱开，电动机旋转。当切断电动机电源时制动器同时断电，制动器失去电梯吸力，弹簧立即推动衔铁，使制动盘被压在制动刹车板和衔铁间，产生制动力矩，使电动机停止转动。

YZPSEJ电机是以变频调速装置为供电电源的调速三相异步电动机带制动器，与变频装置组成的系统能够实现无级调速；达到节能和控制自动化的目的。由于具有效率高、调速范围广、精度好、起制动运行稳定，且过载能力大等特点，特别适用于需要变频调速，短时或断续周期运行、频繁起制动的场合。电动机基本技术要求符合IEC34-1和GB755标准的要求，安装尺寸符合IEC72国际标准。
YZPSEJ电动机在下列条件下使用能正常运行。
1..环境温度不超过40℃（一般环境用），60℃（冶金环境用）。
2.相对温度≤90%。
3.海拔不超过1000m。
4.频繁地起动、制动（电气或机械的）及逆转。

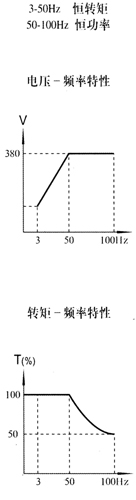

YZPSEJ系列电机额定电压为380V，额定频率为50Hz，可在3-100Hz范围内连续调速，也可根据用户要求，确定额定电压、额定频率、及3Hz以下的调频要求。
YZPSEJ变频调速制动电机基准工作制为S3-40%。
结构
1.电机防护等级
YZPSEJ变频制动电机的防护等级为IP54，也可根据用户要求制成IP55或IP56，冷却风机防护等级为IP23。
2.冷却方式
YZPSEJ冶金变频制动电机的冷却方式为全封闭轴向风机冷却（IC416），也可按用户要求制成其他冷却方式。
4.电机绝缘等级
YZPSEJ冶金起重变频制动电机的绝缘等级为F级（一般环境用）、H级（冶金环境用）。
5.接线盒
YZPSEJ起重变频制动电机的定子接线盒根据用户要求可位于机座顶部，也可位于机座右侧或左侧。

订货须知：1.订货时注明电机的型号、功率、转速、绝缘等级、安装方式（卧式和立式）、输出轴（单轴和双轴）

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重 量
					额定转矩倍
Type	Nominal	Rated	Rated	Rated	Max torque	Moment of	Weight
	Output	current	torque	speed	Rated torque	inertia
	kW	A	N.m	r/min	Times	kg.m2	kg
YZPSEJ90S-4	1.1	3	7	1415	2.8	0.003	17
YZPSEJ90L-4	1.5	4	9.5	1415	2.8	0.004	27
YZPSEJ100L1-4	2.2	5.2	14	1435	3.2	0.008	33
YZPSEJ100L2-4	3	7	19	1435	3.2	0.01	37
YZPSEJ112M-4	4	9.5	25.4	1435	3	0.016	44
YZPSEJ132S-4	5.5	12	35	1455	3.2	0.028	80
YZPSEJ132M-4	7.5	15.5	47.7	1455	3.2	0.038	97
YZPSEJ160M-4	11	22	70	1465	3.5	0.085	125
YZPSEJ160L-4	15	29	95.5	1465	3.5	0.105	140
YZPSEJ180M-4	22	43.7	140	1465	3.5	0.148	210
YZPSEJ200L1-4	30	58	190.9	1465	3.2	0.248	280
YZPSEJ200L2-4	37	70	235.5	1465	3.2	0.282	300
YZPSEJ225M-4	45	84	286.4	1470	3.2	0.523	400
YZPSEJ250M-4	55	105	350.1	1470	3.2	0.733	480
YZPSEJ280S1-4	75	136	477.4	1465	3.3	1.17	530
YZPSEJ280S2-4	90	165	572.9	1465	3.3	1.383	565
YZPSEJ280M-4	110	200	700.2	1465	3.3	1.768	680
YZPSEJ315S-4	132	240	840.3	1465	3.5	2.878	900
YZPSEJ315M1-4	160	285	1018.5	1465	3.5	3.458	1025
YZPSEJ315M2-4	200	360	1273.3	1465	3.5	3.905	1095
YZPSEJ315L-4	220	385	1400.7	1465	3.2	4.336	1160
YZPSEJ355M-4	250	435	1591.7	1480	3.2	6.015	1500
YZPSEJ355L-4	315	550	2005.5	1480	3.2	7.445	1800
YZPSEJ400L1-4	355	615	2260.2	1475	3.2	10.27	2470
YZPSEJ400L2-4	400	685	2546.7	1475	3.2	12.68	2700

型号	标称功率（KW）	额定电流（A）	额定转矩（N.M）	额定转速（r/min）	堵转转矩	最大转矩	转动惯量（Kg.m2）	输出特性	轴流风机		重量（Kg）
					额定转矩（倍）	额定转矩（倍）			电压（v）	功率（W）
YZPSEJ112M1-6	1.5	4.0	14.3	930	1.25-1.8	2.4	0.019		380	90	60
YZPSEJ112M2-6	2.2	5.8	21.0	930	1.25-1.8	2.4	0.028		380	90	71
YZPSEJ132M1-6	3.0	7.8	28.7	960	1.25-1.8	2.4	0.052		380	100	82
YZPSEJ132M2-6	4.0	9.6	38.2	960	1.25-1.8	2.4	0.063		380	100	93
YZPSEJ160M1-6	5.5	12.9	52.5	970	1.25-1.8	2.4	0.10		380	100	120
YZPSEJ160M2-6	7.5	17.6	71.6	970	1.25-1.8	2.6	0.13		380	100	133
YZPSEJ160L-6	11	24.9	105.1	970	1.25-1.8	2.8	0.17		380	100	154
YZPSEJ180L-6	15	33.1	143.3	975	1.25-1.8	2.8	0.31		380	230	208
YZPSEJ200L-6	22	46.8	210.1	980	1.25-1.8	2.8	0.56		380	230	281
YZPSEJ225M-6	30	66.3	286.5	982	1.25-1.8	2.8	0.74		380	300	352
YZPSEJ250M1-6	37	72.6	353.4	982	1.25-1.8	2.8	1.28		380	300	472
YZPSEJ250M2-6	45	89.3	429.8	982	1.25-1.8	2.8	1.53		380	300	515
YZPSEJ280S1-6	55	105.5	525.3	985	1.25-1.8	2.8	1.94		380	370	705
YZPSEJ280S2-6	63	120.8	601.7	985	1.25-1.8	2.8	2.19		380	370	740
YZPSEJ280M-6	75	143.9	716.3	985	1.25-1.8	2.8	2.42		380	370	780
YZPSEJ315S1-6	90	174.9	859.5	985	1.25-1.8	2.8	5.78		380	450	1035
YZPSEJ315M-6	110	213.7	1050.5	985	1.25-1.8	2.8	7.22		380	450	1180
YZPSEJ355M-6	132	245.7	1260.6	980	1.25-1.8	2.8	9.7		380	550	1380
YZPSEJ355L1-6	160	287.3	1528	980	1.25-1.8	2.8	11.6		380	550	1550
YZPSEJ355L2-6	200	363.2	1910	980	1.25-1.8	2.8	14.3		380	550	1710
YZPSEJ400L1-6	250	470.4	2387.5	980	1.25-1.8	2.8	20.1		380	630	2210
YZPSEJ400L2-6	300	564.5	2865	980	1.25-1.8	2.8	23.1		380	630	2690

型号 标称功率（KW） 额定电流（A） 额定转矩（N.M） 额定转速（r/min） 堵转转矩 最大转矩 转动惯量（Kg.m2） 输出特性 轴流风机 重量（Kg） 额定转矩（倍） 额定转矩（倍） 电压（V） 功率（W） YZPSEJ160L-8 7.5 18.1 95.5 730 1.25-1.8 2.6 0.17 　 380 100 154 YZPSEJ180L-8 11 25.8 140.1 735 1.25-1.8 2.8 0.31 380 230 208 YZPSEJ200L-8 15 34.7 191.0 735 1.25-1.8 2.8 0.56 380 230 281 YZPSEJ225M-8 22 49.7 280.1 735 1.25-1.8 2.8 0.74 380 300 352 YZPSEJ250M1-8 30 67 382.0 735 1.25-1.8 2.8 1.28 380 300 472 YZPSEJ250M2-8 37 82.6 471.1 735 1.25-1.8 2.8 1.53 380 300 515 YZPSEJ280S1-8 45 100.8 573.0 735 1.25-1.8 2.8 1.94 380 370 705 YZPSEJ280M-8 55 121.7 700.3 735 1.25-1.8 2.8 2.42 380 370 780 YZPSEJ315S1-8 63 128.1 802.2 735 1.25-1.8 2.8 5.78 380 450 1035 YZPSEJ315S2-8 75 152.5 955.0 735 1.25-1.8 2.8 6.51 380 450 1105 YZPSEJ315M-8 90 176.7 1146.0 735 1.25-1.8 2.8 7.22 380 450 1180 YZPSEJ355M-8 110 213.4 1400.7 745 1.25-1.8 2.8 9.7 380 550 1380 YZPSEJ355L1-8 132 256.1 1680.8 745 1.25-1.8 2.8 11.6 380 550 1550 YZPSEJ355L2-8 160 310.5 2037.3 745 1.25-1.8 2.8 14.3 380 550 1710 YZPSEJ400L1-8 200 417.4 2546.7 745 1.25-1.8 2.8 20.1 380 630 2210 YZPSEJ400L2-8 250 516.1 3183.3 745 1.25-1.8 2.8 23.1 380 630 2690 注：1.堵转转矩/额定转矩为3Hz时值 2.最大转矩/额定转矩为50Hz时值

型号 标称功率（KW） 额定电流（A） 额定转矩（N.M） 额定转速（r/min） 堵转转矩 最大转矩 转动惯量（Kg.m2） 输出特性 轴流风机 重量（Kg） 额定转矩（倍） 额定转矩（倍） 电压（V） 功率（W） YZPSEJ280S-10 37 93 594 585 1.25 3.0 3.88 　   380 370 750 YZPSEJ280M-10 45 112 723 585 1.25 3.0 4.12 380 370 800 YZPSEJ315S-10 55 124 811 585 1.9 3.3 7.15 380 450 1170 YZPSEJ315M-10 75 168 1203 585 1.9 3.2 7.25 3, 80 450 , 1230 YZPSEJ355M1-10 9, 0 198 1445 585 2.0 3.2 10.9 380 550 1510 YZPSEJ355L1-10 110 230 1769 585 1.82 3.0 13.7 380 550 1630 YZPSEJ355L2-10 132 277 2103 585 2.1 2.7 15.8 380 550 1780 YZPSEJ400L1-10 160 333 2548 585 2.1 2.7 21.3 380 630 2330 YZPSEJ400L2-10 200 418 3185 585 2.1 2.7 24.6 380 630 27

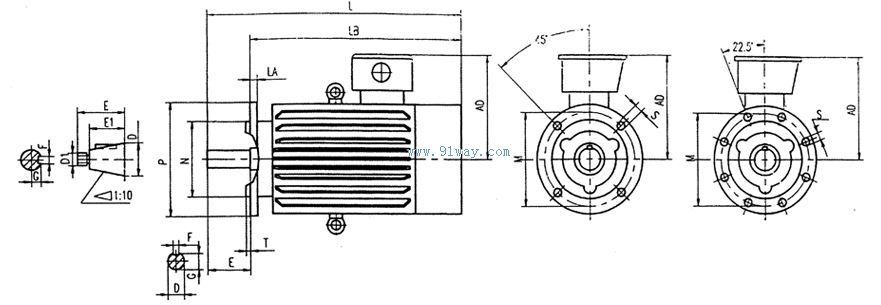

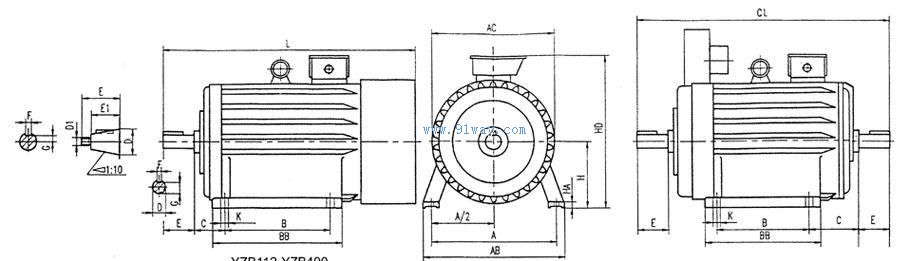

机座号		安装尺寸及公差																				外形尺寸
		A	A/2	B	C		D		D1	E		E1	F		G		H		K		螺栓直径	AB	AC	BB	HA	HD	L	CL
					基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差
112M		190	95	140	70	±2.0	32		﹣	80	±0.37	﹣	10	0	27		112		12		M10	250	245	235	15	330	590
132M		216	108	178	89		38	+0.018						-0.036	33		132					275	285	260	17	360	645
160M		254	127	210	108	±3.0	48	+0.002		110	±0.43		14		42.5		160	0	15	+0.43	M12	320	325	290	20	420	758	718
160L				254														-0.5		0				335			800	762
180L		279	139.5	279	121		55	﹣	M36×3			82		0	19.9		180					360	360	380	22	460	870	800
200L		318	159	305	133		60		M42×3	140	±0.50	105	16	-0.043	21.4	0	200		19		M16	405	405	400	25	510	975	928
225M		356	178	311	149	±4.0	65								23.9	-0.2	225					455	430	410	28	545	1050	998
250M		406	203	349	168		70		M48×3				18		25.4		250		24		M20	515	480	510	30	605	1195	1092
280S		457	228.5	368	190		85	-	M56×4	170		130	20		31.7		280			+0.52		575	535	530	32	665	1265
280M				419																0				580			1315
315S		508	254	406	216		95		M64×4				22	0	35.2		315	0	28		M24	640	620		35	750	1390
315M				457										-0.052				-1.0						630			1440
355M		610	305	560	254		110		M80×4	210	±0.58	165	25		41.9		355					740	710	730	38	840	1650
355L				630																				800			1720
400L		686	343	710	280		130	-	M100×4	250		200	28		50		400		35	+0.62	M30	855	840	910	45	950	1865
