产品名称: EVH1-24/1250-31.5kV型户内真空断路器
型号规格: EVH1-24/1250-31.5kV型户内真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 长电
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
EVH1-24/1250-31.5kV型户内真空断路器产品详细说明:
EVH1-24/T1250-31.5型真空断路器是三相交流50Hz,额定电压为12kV的户内装置,可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。本产品符合标准GB1984-2003《高压交流断路器》、JB3855《户内高压交流真空断路器》、DL403《10~35kV户内高压真空断路器订货技术条件》和IEC62271-100:2001《高压交流断路器》的有关规定。
EVH1-24/T1250-31.5型系列户内高压真空断路器既可装入手车式开关柜,也可装入固定式开关柜。该断路器具有寿命长、维护简单、无污染、无爆炸危险、噪音低等优点,并且适应于频繁操作等比较苛刻的工作条件。

产品结构特点
EVH1-24/T1250-31.5型真空断路器将灭弧室与操动机构前后布置在一个共用的框架上,即整体型布局,这种结构设计,可使操动机构的操作性能与灭弧室开合所需性能更为吻合,减少不必要的中间传动环节,降低了能耗和噪声,使断路器的操作性能更为可靠。EVH1-24/T1250-31.5型户内高压真空断路器既可装入手车式开关柜也可装入固定式开关柜。
断路器主回路采用真空灭弧室灌封在绝缘极柱内的结构。真空灭弧室纵向固封在管状的绝缘筒内,绝缘筒由环氧树酯采用工艺浇铸而成。这种结构设计,不仅可以防止真空灭弧室受到外部因素的损坏,而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
操动机构是独立的弹簧储能式,具有手动和电动储能功能。操动机构置于灭弧室前的机箱内为夹板式结构。

EVH1-24/1250-31.5kV型户内真空断路器技术参数

序号

名      称

单位

数    值

1

额定电压

kV

24

2

额定绝缘水平

1min工频耐受电压

kV

65

冲击耐受电压(峰值)

125

3

额定电流

A

1250

4

额定短路开断电流

kA

31.5

5

额定短路关合电流(峰值)

80

6

额定峰值耐受电流

80

7

额定短时耐受电流

31.5

8

电寿命

30

9

额定短路电流持续时间

s

4

10

额定操作顺序

分-0.3s-合分-180s-合分

11

机械寿命

10000

12

额定单个电容器组开断电流

A

630

13

额定背对背电容器组开断电流

A

400

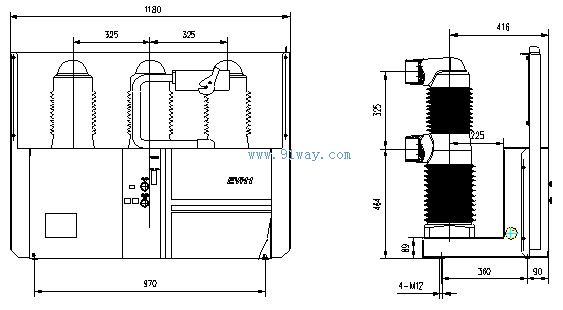

EVH1-24/1250-31.5kV型户内真空断路器安装尺寸

EVH1-24/1250-31.5kV型户内真空断路器
