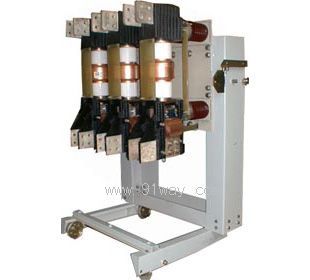

产品名称: ZN65-12/4000-63型发电机出口高压真空断路器
型号规格: ZN65-12/4000-63型发电机出口高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZN65-12/4000-63型发电机出口高压真空断路器产品详细说明:
ZN65-12/4000-63型发电机出口高压真空断路器

采用整体布局,按功能进行单元模块化设计
采用独特的变直传动机构驱动真空灭弧室动触头
断路器贮能机构简单,功能高度集成
适配性好,可方便用于JYN3、KYN3、KYN18C、XGN2、GG1A等多种柜型
规格齐全,成系列化用户选型方便

ZN65-12/4000-63型发电机出口高压真空断路器技术参数

序号

额  定  参  数

参         数         值

1

额定电压          kV

12

2

额定绝缘水平(相间、对地、断口)

1min工频耐受电压

(有效值)       kV

相间、对地

42

断口

50

雷电冲击耐受电压

(峰值)        kV

相间、对地

75

断口

85

3

辅助回路1min工频耐受电压   kV

2000

4

额定频率                 Hz

50

5

额定电流                  A

4000

6

额定短时耐受电流         kA

63

7

额定峰值耐受电流         kA

176

8

额定短路持续时间          s

4

9

额定短路开断电流         kA

63

10

额定短路开断电流的直流分量

≥75%

11

额定短路关合电流(峰值)   kA

176

12

额定操作顺序

合分—15min—合分

13

额定失步开断电流         kA

31.5

14

额定负荷开、合次数        次

100

15

系统源预期瞬态恢复电压    规定值

峰值电压           kV

22

参考时间          μs

4.9

上升率         kV/μs

4.5

17

合闸时间                 ms

55±10

18

分闸时间                 ms

45±10

19

合闸弹跳时间                 ms

≤2

20

三相合、分闸不同期性      ms

≤2

22

合-分时间                ms

100

23

额定开断时间             ms

≤70

24

机械寿命                 次

10000

25

动静触头允许磨损累计厚度 mm

3

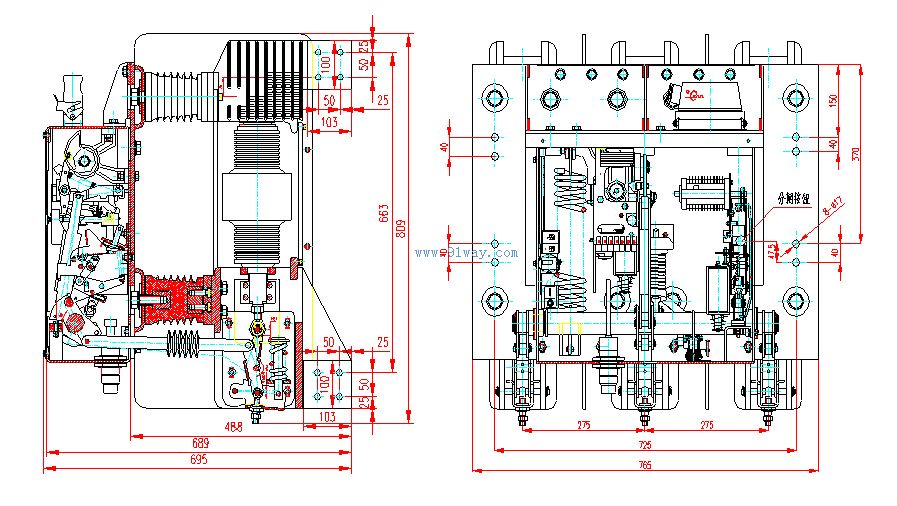

ZN65-12/4000-63型发电机出口高压真空断路器安装尺寸

ZN65-12/4000-63型发电机出口高压真空断路器
