DZJ系列单片电磁制动器产品详细说明：

DZJ系列电磁制动器为干式单片通电制动器，该产品消除了电机轴向窜动对制动器气隙要求较高的影响，可水平安装，也可垂直安装，不受安装角度的影响。

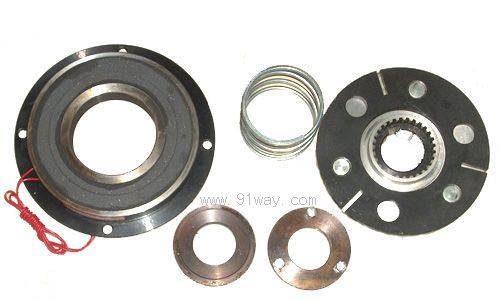

    制动器由磁轭、励磁线圈、弹簧、齿轮套、衔铁、联结、挡快等组成。当制动器通电后产生磁通，吸合衔铁带动联结在齿轮上移动，使衔铁与摩擦片接触产生摩擦力，
形成制动力矩，以达快速制动的目的；断电时，磁通消失，衔铁在弹簧力的作用下复位，解除制动状态。

DZJ系列单片电磁制动器技术参数


	DZJ-05	DZJ-10	DZJ-20	DZJ-40		DZJ-80	DZJ-160
配套Y系列电机机座号	71	80	90	100	112	132	160
配套电机额定功率P（KW）	0.25-0.55	0.75-1.1	1.1-1.2	1.5-3	2.2-4	2.2-7.5	4-18.5
额定制动力矩Me(Nm)	5	10	20	40		80	160
励磁功率P20℃（W)	13	16	20	32		40	45
最大工作气隙δmax(mm)	1.5	1.5	1.8	1.8		2.2	2.2
励磁电压DC(V)	24
允许最大相对转速(rpm)	6000	4000	3500	3000		3000	3000

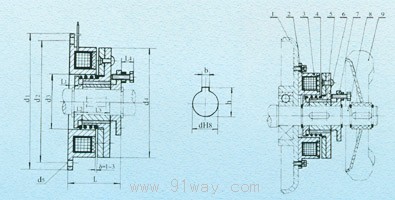

外形尺寸及安装

	d1	d2	d3	d4	d5	d	L1	L2	L3	L4	L	b	h	δ
DZJ-05	80	72	35	63	4-Φ4.5	14.8	3	5	20	6-9	35	5	16.2	1
DZJ-10	105	95	42	85	4-Φ5.5	19.8	4	6	20	6-9	41	6	21.6	1
DZJ-20	130	118	52	105	4-Φ5.5	24.8	5	10	25	6-10	50	8	28.1	1
DZJ-40	150	137	62	125	4-Φ7	29.5	5	10	25	6-10	57	8	32.8	1
DZJ-80	190	175	80	160	4-Φ9	39.5	6	9	30	6-10	55	12	42.8	1
DZJ-160	230	215	100	200	4-Φ9	44.5	6	10	35	6-10	61	12	47.8	1

1.电机端盖 2.内档块 3.磁轭组件 4.弹簧 5.齿轮套
6.衔铁组件 7.调节挡块 8.电机轴 9.风叶

δ为正常工作气隙
使用说明：
DZJ系列单片电磁制动器属干式，必须在无油污状态下使用，以免影响力矩；制动器安装时通过调节螺钉和弹簧来调整气隙到规定的δ值；该制动器气隙一般不需经常调整。
