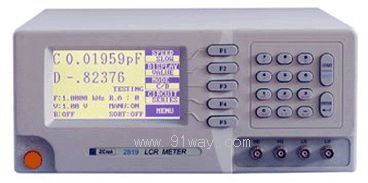

ZC2819型LCR数字电桥产品详细说明：

ZC2819型LCR数字电桥是一种高精度、宽测试范围的阻抗测量仪器,可测量电感L、电容C、电阻R等多种元件参数。ZC2819型所具有的20H z～150kHz的测量频率,0.01V～2.55V的测量电平,0～25V的可编程内部偏置电压,可满足大部份元器件的测量要求,尤其是可满足电感所要求的偏置电压的测量要求.

ZC2819型LCR数字电桥所提供的HANDLER接口和RS232C接口为仪器使用于元件自动分选系统和与计算机联网通讯提供了条件
性能特点：
· 240×128点阵大型图形LCD显示
· 20Hz～150kHz的测试频率，3029个测试频率点
· 10mVrms～2.55Vrms测试电平，以0.01V步进任意编程
· 0～25V的内部偏置电压
· 自动LCR判别功能
· 开路、短路、负载校正功能
· 内建比较器，10档分选及HANDLER接口
· RS232C接口及PC界面软件
一般技术指标：
工作温度、湿度：0℃～40℃, ≤90%RH
电源要求
电压：198V～242V
频率：47.5Hz～63Hz
功耗：≤50VA
体积：320mm×140mm×400mm
重量：约3.5kg

测 量 功 能
测试参数	Z 、Y、C、L、X、B、R、G、D、Q、θ
基本准确度	0.05%
等效电路	串联、并联、自动
数学功能	绝对值偏差、百分比偏差
量程方式	自动、保持
触发方式	内部、手动、外部
测试速度	快速: 11次/秒 中速: 4.2次/秒  慢速: 1.4次/秒
校正功能	开路、短路、扫频清零
测试端配置	5端
平均次数	1-255
显示方式	直读、ΔABS、Δ%、V/I (电压/电流监测)
显示器	240×128点阵图形LCD显示器,6位读数分辨率
测 量 信 号
测量信号频率	20Hz～150kHz,3千多频点
测量信号电平	10mVrms～2.5mVrms10mV步进
内部偏压源	0.1V～25V,0.1V步进
测 量 显 示 范 围
|Z|、R、X	0.00001Ω～99.9999MΩ
C	0.00001pF～999.999mF
L	0.00001μH～9.99999kH
G、B	0.00001μS～999.999S
D	0.00001～9.99999
Q	0.00001～99999.9
θ(DEG)	-179.999°～179.999°
θ(RAD)	-3.14159～3.14159
Δ%	-999.999%～999.999%
比 较 器 及 接 口
比较器	10档分选和档记数
接口	RS232C、HANDLER
