产品名称：

SN10型高压少油断路器

型号规格：

SN10型高压少油断路器

产品类别：

常规产品 -- 高压电器 -- 少油断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

SN10型高压少油断路器产品详细说明：

SN10-10（C）、SN10-35（KV）系列户内高压少油断路器是浆充50Hz三相交流系统中的户内开关设备，可供工矿企业、发电厂及变电站保护和控制之用。

SN10型高压少油断路器主要技术参数

序号	名称				单位	数值
						SN10-10 I（C）/630-16	SN10-10 I/ 1000-16	SN10-10 II （C）1000-31.5	SN10-10 III (C)/1250-40	SN10-10 III (C)/2000-40	SN10-10 III (C)/3000-40
1	额定电压				KV	10
2	最高电压					11.5
3	额定绝缘水平		雷电冲击耐压(全波)			75
			工频耐压1min			42
4	额定电流				A	630	1000	1000	1250	2000	3000
5	额定短路开断电流		6KV 10KV		KA	20		31.5	40(分-180S-合分-180S-合分) 31.5(分-0.5S-合分-180S-合分)
						16
6	额定操作顺序					分-0.5S-合分-180S-合分
7	额定短路关合电流(峰值)				KA	40;50*		80
8	额定峰值关合电流					40;50*		80
9	额定短路耐受电流					16;20*		31.5
10	额定短时持续时间				S	4		2		4
11	合闸时间		电磁机构弹簧机构	不大于		0.2
						0.15
12	分闸时间	当电		最低		0.1		0.1
		电压		额定		0.06		0.06	0.07(主筒)
		源力		最高		0.06		0.03	0.07(主筒)
13	重量	断路器本体(无油)油(三相)				100		120	140	170	190
						6		8	9	13
14	所配机构型号		电磁机构			CD10 I		CD10 I		CD10 III
			弹簧机构					CT8 I CTB II

如额定开断电流为20KA(6KA以下),则额定短路关合电流,额定峰值耐受电流为50KA,额定短时耐受电流为20KA

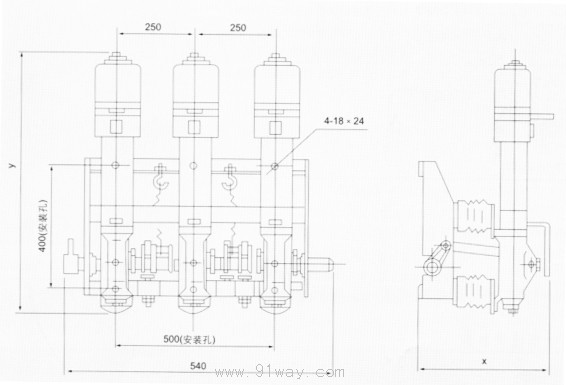

SN10型高压少油断路器外型安装尺寸

SN10型高压少油断路器

SN10型高压少油断路器

SN10型高压少油断路器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
