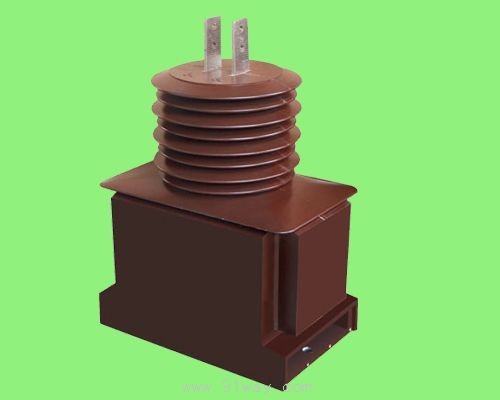

LZZBW-35B1(B2)系列电流互感器产品详细说明：

一、概述
LZZBW-35B1(B2)系列电流互感器采用先进的户外环氧树脂浇注而成，并具有精度、动热稳定高，耐污秽和潮湿，表面爬距大等特点。
LZZBW-35B2系列电流互感器适用于额定频率50、60Hz额定电压为35kV及以下户外装置的交流线路中作电流、电能测量及继电保护之用。

二、结构简介
LZZBW-35B1(B2)系列电流互感器一次线圈和二次线圈为链形结构,计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。
三、适用条件（若要订产品适用范围超出下列范围可与我协商后确定）
1、设备种类：户外；
2、安装地点的海拔不超过3000m；
3、环境温度：-40—+40℃；
4、污秽等级：Ⅲ级
5、大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。
四、技术数据（若要订产品技术数据超出下列范围可与我协商后确定）
1、产品符合IEC和GB1208-97《电流互感器》；
2、额定绝缘水平：40.5/95/200kV；
3、额定频率：50、60Hz；
4、额定二次电流：1A、5A；
5、负荷功率因数：COSφ=0.8（滞后）；
6、产品允许在120%的额定电流下长期运行；

LZZBW-35B1电流互感器技术参数表

产品型号	额定一次电流 (A)	准确级组合	额定输出 (VA)	额定短时热电流 (kA/s)	额定动稳定电流 (kA/s)
LZZBW-35B1	20	0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15	15/40 20/40 15/30 20/30	3/1	7.5
	30			4.5/1	11.25
	40			6/1	15
	50			7.5/1	18.75
	75			11.25/1	28
	100			15/1	37.5
	150			22.5/1	57
	200			31.5/1	80
	300			31.5/4
	400	0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15	15/40 20/40 15/30 20/30	31.5/4	80
	500
	600
	750
	800	0.2/10P10 0.2/10P15 0.5/10P10 0.5/10P15	30/50 20/40 50/50 50/40
	1000
	1200
	1250
	1500	0.2/10P10 0.2/10P15 0.5/10P10 0.5/10P15	50/50	40/4	100
	2000
	2500

LZZBW-35B2电流互感器技术参数表

产品型号	额定一次电流 (A)	准确级组合	额定输出 (VA)	额定短时热电流 (kA/s)	额定动稳定电流 (kA/s)
LZZBW-35B2	20	0.2/0.5/10P10/10P10 0.2/0.5/10P15/10P15	15/20/40/10 15/20/30/30	3/1	7.5
	30			4.5/1	11.25
	40			6/1	15
	50			7.5/1	18.75
	75			11.25/1	28
	100			15/1	37.5
	150			22.5/1	57
	200			31.5/2	80
	300			31.5/4
	400
	500
	600
	750
	800
	1000	0.2/0.5/10P 10/10P10 0.2/0.5/10P 15/10P15	30/50/50/50 30/50/40/40	31.5/4	80
	1200
	1250
	1500	0.2/0.5/10P 10/10P10 0.2/0.5/10P 15/10P15	50/50/50/50	40/4	100
	2000
	2500

LZZBW-35B1(B2)系列电流互感器
