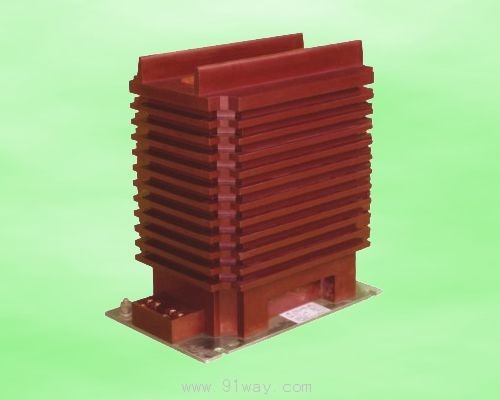

产品名称: LZZBJ9-36/250W1-2系列电流互感器
型号规格: LZZBJ9-36/250W1-2系列电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 35KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LZZBJ9-36/250W1-2系列电流互感器产品详细说明:

一、概述
LZZBJ9-36/250W1-2系列电流互感器适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用。
LZZBJ9-36/250W1-2系列电流互感器是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点。

结构简介
LZZBJ9-36/250W1-2系列电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金,保护级铁芯采用优质硅钢片卷制,二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。
浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓。
三、适用条件(若要订产品适用范围超出下列范围可与我协商后确定)
1、设备种类:户内;
2、安装地点的海拔不超过1000m;
3、环境温度:-5—+40℃;
4、污秽等级:Ⅲ级
5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。
四、技术数据(若要订产品技术数据超出下列范围可与我协商后确定)
1、产品符合IEC和GB1208-97《电流互感器》;
2、额定绝缘水平:40.5/95/200kV;
3、额定频率:50、60Hz;
4、额定二次电流:1A、5A;
5、负荷功率因数:COSφ=0.8(滞后);
6、产品允许在120%的额定电流下长期运行;
7、额定输出及动热稳定电流见产品铭牌。

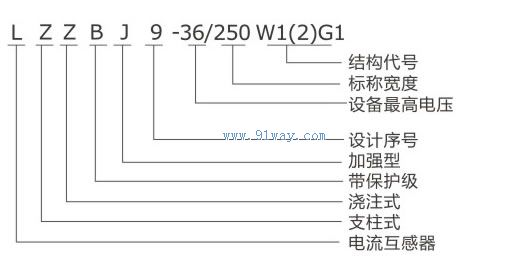

LZZBJ9-36/250W1-2系列电流互感器型号说明

LZZBJ9-36/250W1-2系列电流互感器

LZZBJ9-36/250W1-2系列电流互感器
