一.概述
JCZ系列制动器用于MZS1系列制动电磁铁作操作元件,广泛应用于起吊,行车卷扬机等机械运行的设备上作机械制动用.

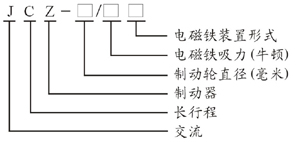

二.型号及含义


三.主要结构
1.JCZ系列交流制动器,是通过摩擦时,使回转机构停止运动的一种机械制动装置,此种制动力矩产生是由电磁铁操纵制动来实现的,制动力矩的大小可用弹簧进行调节
2.制动器主要由底座、支柱、闸瓦、调整杆、弹簧组成,闸瓦与支柱、支柱于底座均由轴销连接,可在一定范围倾斜或转动,主弹簧安装在支柱的上部.
3.电磁铁安装在调整杆的一端,当其通电动作时,带动调整杆使主弹簧压缩,这时两片闸瓦即张开,回转机构可以正常运行.当电磁铁通电时带动调整杆向反方向移动,这时主弹簧之弹性压力将闸瓦紧压向回转的制动轮上,而使机构停止运动.
4. 制动闸瓦工作表面采用石棉刹车材料制成.

四.主要技术参数

型号 制动轮直径(毫米) 制动力矩(公斤-米) 制动瓦退距(毫米) 制动器重量(公斤) JCZ-200/15 200 20 0.7 51 JCZ-300/15 300 32 0.7 82.6 JCZ-300/25H 300 63 0.7 105.7 JCZ-400/45HA 400 160 0.8 173.5 JCZ-500/45H 500 210 0.8 219.3 JCZ-500/80H 500 250 0.8 356 JCZ-600/100H 600 500 0.8 529.4
配用电磁铁型号 吸力(牛顿) 衔铁重量(公斤) 衔铁额定行程(毫米) 重量(公斤) MZS1-15 20 4.5 50 22 MZS1-15 20 4.5 50 22 MZS1-25H 35 11.2 50 45 MZS1-45HA 56.5 24.6 50 55 MZS1-45H 56.5 24.6 50 55 MZS1-80H 115 33 60 183 MZS1-100H 140 42 80 213

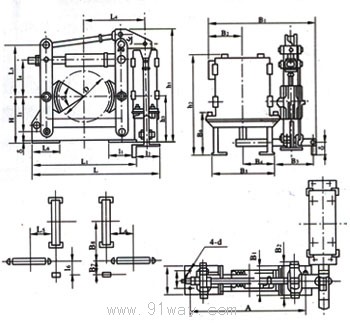

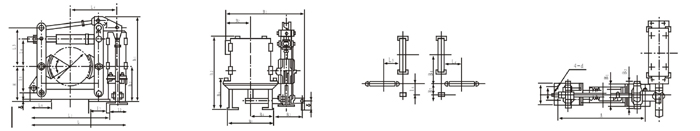

五.安装尺寸
型号 D H A b D   L L1 L2 B B1 B2 B3 B4 B5 B6 B7 B8 L1 L2 L3 L4 L5 L6 h h1 h2 h3 尺寸 (mm) JCZ- 200 /15 2 0 0 170 350 60 17 8 540 3 9 0 280 100 90 126 110 250 285 190 570 150 135 145 200 50 270 100 可变 4 3 8 468 180 JCZ- 300 /15 3 0 0 240 500 80 22 10 680 5 5 0 400 130 140 165 110 250 280 190 570 150 190 210 280 53 330 150 5 9 3 468 180 JCZ- 300 /15H 3 0 0 240 500 80 22 10 680 6 5 0 400 130 140 165 110 250 320 212 592 150 190 210 280 53 330 150 5 9 3 512 180 JCZ- 400 /45HA 4 0 0 320 650 130 22 12 857 7 0 0 530 180 180 210 200 390 415 212 827 204 245 200 340 54 400 160 7 5 0 710 305 JCZ- 500 /45H 5 0 0 400 760 150 22 16 992 8 1 0 640 200 200 250 200 390 415 212 827 204 320 335 420 58 485 180 9 1 3 710 305 JCZ- 500 /80H 5 0 0 400 760 150 22 16 1007 8 1 0 640 200 200 250 200 390 525 345 960 234 320 335 420 58 485 180 9 1 3 899 370 JCZ- 600 /100H 6 0 0 475 950 170 26 18 1218 1 0 0 0 780 220 240 305 220 520 525 345 1110 230 380 410 520 80 600 250 1 1 1 5 1032 415
