ZF系列真空负压站(真空发生装置)产品详细说明：

ZF系列真空负压站（真空发生装置）是以一台或二台水环真空泵作为真空获得设备，以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下，该系统比直接使用真空泵大大节约了能源，并有效提高了真空泵的使用寿命。

该设备可以为国内各类大中型医院提供医用气体中心站的真空源，并广泛应用于化工、医药行业的真空站，轻工行业的装罐系统，汽车行业橡塑工程零件的负压成型，煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V-EPC)的真空源等。我公司同时承接各医院集中供氧，负压及吸引工程的设备安装。

真ZF系列真空负压站(真空发生装置)工作原理：
首先设定真空系统的上下限值（比如上限值设定为-0.08MPa，下限值设定为-0.06MPa），启动系统后，其中一台真空泵开始工作，直到真空罐内真空度高于上限值-0.08MPa,此时真空泵自动停止运行，真空罐内真空由自动逆止阀自动截止，如因工作需求真空罐内真空度降至低于下限值-0.06MPa时，另一台真空泵自动启动，直到真空罐内真空度抽到上限值-0.08MPa为止，如此循环反复自动运行，使真空罐内真空度始终保持在上、下限值之间。

真空负压站的性能特点：
该装置自第一次启动后，全部运行过程可以实现全自动控制。其工作过程中，真空系统内各处的真空度始终在其允许范围内上下波动，其波动范围可根据用户要求进行调整。若出现真空度低于调定值时，报警器将发出警告。
该装置在无人操作情况下对系统进行自动控制，在停电时可自动封闭真空系统。
该装置配备一台汽水分离器，从而可以节约水源并减少环境污染。

真空负压站的性能参数：

型号	真空罐容积 m3	推荐真空泵 （水环真空泵）	真空度波动范围 MPa	极限真空度 MPa	接口法兰尺寸
					DN	d3	d2	n	d1
ZF－0.3	0.3	2BV2060×2台	0~-0.09	-0.097	40	100	80	4	9
		SK-0.4×2台	0~-0.08	-0.089
ZF－0.5	0.5	2BV2061×2台	0~-0.09	-0.097	50	110	90	4	9
		SK-0.8×2台	0~-0.08	-0.089
ZF－1	1	2BV2070×2台	0~-0.09	-0.097	80	145	125	4	9
		SK-1.5×2台	0~-0.08	-0.093
ZF－1.5	1.5	2BV2071×2台	0~-0.09	-0.097	80	145	125	4	9
		SK-1.5×2台	0~-0.08	-0.093
ZF－2	2	2BV5110×2台	0~-0.09	-0.097	80	145	125	4	9
		SK-3×2台	0~-0.08	-0.093
ZF－3	3	2BV5111×2台	0~-0.09	-0.097	100	165	145	4	12
		SK-3×2台	0~-0.08	-0.093
ZF－5	5	2BV5121×2台	0~-0.09	-0.097	100	165	145	4	12

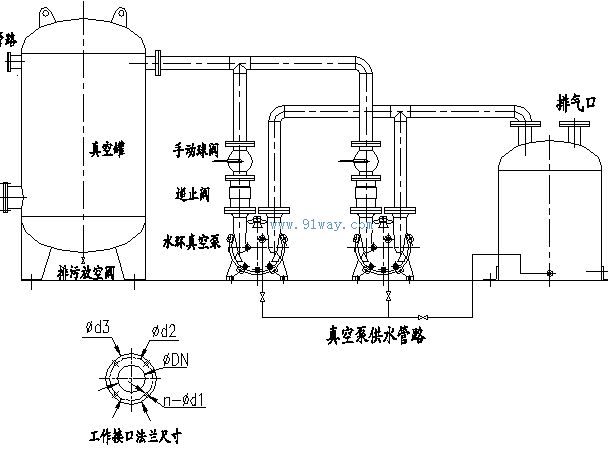

真空负压站的外形尺寸：
