关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
LW8-40.5型户外高压SF6断路器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 高压电器
-- 户外断路器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
LW8-40.5型户外高压SF6断路器主要技术参数： |
| |
LW8-40.5型闪氟化硫断路器是户外的高压开关设备，适用于三相交流50Hz、35kV电力系统，起控制和保护作用，可用来分、合额定电流和故障电流，也可用于频繁操作、切合电容器级及作联络断路器等场合。该断路器配用CT14型弹簧操动机构。
技术参数
|
序号 |
名 称 |
单 位 |
数 据 |
|
1 |
额定电压 |
kV |
40.5 |
|
2 |
最高电压 |
kV |
40.5 |
|
3 |
额定绝
缘水平 |
雷电冲击耐压（全波峰值） |
kV |
200*/215(断口)注：标准化185 kV |
|
工频耐压（1分钟） |
kV |
95/118(断口) |
|
4 |
额定电流 |
A |
1600/2000 |
1600/2000/2500/3150 |
|
5 |
机械寿命 |
次 |
5000 |
|
6 |
sf6额定压力（20℃时表压） |
MPa |
0.40 |
0.50 |
|
7 |
闭锁压力（20℃时表压） |
MPa |
0.3 |
0.40 |
|
8 |
最抵使用环境温度 |
℃ |
-40 |
-30 |
|
9 |
额定短路开断电流 |
kA |
20 |
25 |
25 |
31.5 |
|
10 |
额定短路关合电流（峰值） |
kA |
50 |
63 |
63 |
80 |
|
11 |
额定短时耐受电流（热稳定电流） |
kA |
20 |
25 |
25 |
31.5 |
|
12 |
额定峰值耐受电流（动稳定电流） |
kA |
50 |
63 |
63 |
80 |
|
13 |
额定失步开断电流 |
kA |
5 |
6.3 |
6.3 |
8 |
|
14 |
额定短路开断电流下的累计开断次数 |
次 |
20 |
|
15 |
额定短路持续时间 |
S |
4 |
|
16 |
合闸时间（额定操作电压下） |
S |
≤0.1 |
|
17 |
分闸时间（额定操作电压下） |
S |
≤0.06 |
|
18 |
额定操作顺序 |
|
分-03s—合分
-180s—合分 |
|
19 |
额定开合单个电容器组电流 |
A |
400 |
|
20 |
年漏气率 |
% / 年 |
≤1 |
|
21 |
六氟化硫气体水份含量（20℃时） |
uL/L |
≤150 |
|
22 |
配CT14型弹簧操动机构的额定操作电压 |
|
AC/DC:380/220V/110V |
|
合闸线圈、分闸线圈电压 |
V |
交流：220 380
直流：48 110 220 |
|
储能电机电压 |
V |
交流：220
直流：220/110 |
|
23 |
六氟化硫气体重量 |
Kg |
8 |
|
24 |
断路器（包括操动机构）重量 |
kg |
1400 |
| 额定电压 126kV |
额定电流 3150A |
| 额定短路开断电流 40kA |
额定短路开断电流开断次数 12次 |
| 机械寿命（次） 3000次 |
SF6年漏气率 ≤1% |
| SF6气体重量 10kg |
净重 1800kg |
|
|
| |
|
| |

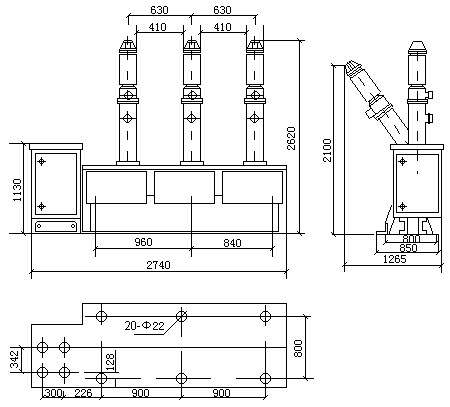

LW8-40.5型户外高压SF6断路器(示意图)
|
