应用范围：
YDQ系列液体电阻起动器（以下简称起动器）是为改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器,克服了频敏电阻起动器冲击电流大、难起动和操作不便等问题,适用于建材、冶金、化工、矿山等工业部门的球磨机、空压机、破碎机、大型风机、大型水泵等电动机的重载起动，是频敏起动器和金属电阻起动器的理想替代产品。
该产品采用专利技术。
型号说明：
辅助代号的意义:
W 多点温度测量及声光报警功能
J 配进相机自动转接功能
K 配低压电机一次回路
P 短接接触器用两个接触器并联
B 短接接触器用真空接触器
PC 采用可编程序控制器
各辅助代号可组合使用以完成相应的功能。
基本原理：
本起动器通过机械传动装置使导电液体中两平行极板的距离逐渐减小直至为零,使串入电机转子回路中的电阻值由最大逐渐平滑减小为零，使电动机转速逐渐平滑达到额定转速。从而实现绕线式大中型电动机的重载平滑起动。
技术性能特点:
1、起动电流小且恒定，对电网无冲击；起动电流不大于额定电流的1.3倍，因此可以降低电机重载起动对变压器容量的要求，减少一次性投资；
2、平滑起动，减少对机械设备的冲击，可延长机械设备及电机寿命30%左右；
3、热容量大，可连续起动5～10次；
4、低电压仍可起动，只要电网电压能保证电机正常运行，就能保证顺利起动；
5、结构简单，维护方便，可靠性优于频敏、油浸式变阻器。
| 型 号 |
适用电机容量 (KW) |
起动时间 (S) |
结构形式 、重量 |
| YDQ5 － 0.2 系列 |
200 以下 |
20~60 |
一体化 200kg |
| YDQ5 － 0.4 系列 |
400 以下 |
20~60 |
一体化 350kg |
| YDQ5 － 0.6 系列 |
600 以下 |
20~60 |
一体化 450kg |
| YDQ3 － 0.6 系列 |
分体化 600kg |
| YDQ5 － 1 系列 |
2000 以下 |
20~60 |
一体化 550kg |
| YDQ3 － 1 系列 |
分体化 700kg |
| YDQ5 － 2 系列 |
3000 以下 |
20~60 |
一体化 600kg |
| YDQ3 － 2 系列 |
分体化 750kg |
| YDQ5 － 3 系列 |
4000 以下 |
20~60 |
一体化 720kg |
| YDQ3 － 3 系列 |
分体化 840kg |
| YDQ5 － 4 系列 |
5000 以下 |
20~60 |
一体化 820kg |
| YDQ3 － 4 系列 |
分体化 970kg |
| YDQ5 － 6 系列 |
7000 以下 |
20~60 |
一体化 1050kg |
| YDQ3 － 6 系列 |
分体化 1200kg |
正常工作条件:
环境温度上限不超过50℃，下限不低于-5℃；相对湿度不超过85%；海拨高度不超过2000M；应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°,没有火灾及爆炸危险的场合；不允许有导电尘埃及腐蚀性气体；电源采用三相四线 380/220V 20A,且电压波动必须保证在额定电压的±15％范围内。
注：环境温度长期低于0℃时需加装加热器，用户订货时应予说明
使用与维护:
1、起动器控制柜面板上配有两个备用开关：
停车按钮：可用于现场紧急停车；
起动按钮：根据用户需要使用，可用于现场起动。
2、设备起动前须先给控制柜送电，当“允许起动”信号灯亮时方可起动。
3、电解液一般4～5年更换一次，同时清洗极板和绝缘箱体，极板清洗可先用稀盐酸腐蚀导电面后再用清水冲洗，绝缘箱体的清洗先用清水洗刷后凉干，然后涂覆数次环氧树脂（在一般情况下最好不要拆卸清洗，拆卸时要避免振动和撞击以免箱体破裂）。
外形及安装尺寸:

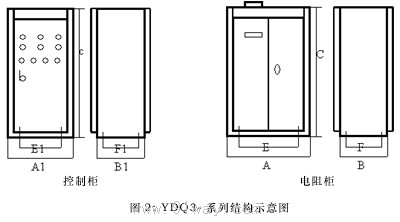

本起动器为柜式结构，防护等级根据用户要求可达到IP43。根据不同辅助功能分一体化和分体式两种，结构形式可根据用户要求配置。分体式基本结构形式和外形尺寸如图2及表2；一体化基本结构形式和外形尺寸如图3及表3。
表2 YDQ3-系列外形及安装尺寸
|
型 号 |
控制柜外形
尺寸 mm |
控制柜安装
尺寸 mm |
电阻柜外形
尺寸 mm |
电阻柜安装
尺寸 mm |
|
A1 |
B1 |
C1 |
E1 |
F1 |
Φ |
A |
B |
C |
E |
F |
Φ |
|
YDQ3-0. 6 系列 |
700 |
600 |
2000 |
550 |
450 |
|
900 |
800 |
2000 |
750 |
710 |
|
|
YDQ3-1 系列 |
700 |
600 |
2000 |
550 |
450 |
16 |
1000 |
900 |
2000 |
850 |
810 |
16 |
|
YDQ3-2 系列 |
700 |
600 |
2000 |
550 |
450 |
|
1000 |
900 |
2000 |
850 |
810 |
|
|
YDQ3-3 系列 |
800 |
600 |
2000 |
650 |
450 |
|
1200 |
1100 |
2200 |
1050 |
1010 |
|
表3 YDQ5-系列起外形及安装尺寸
|
型 号 |
外形尺寸 mm |
安装尺寸 mm |
|
A |
B |
C |
E |
F |
Φ |
|
YDQ5-0.2 系列 |
700 |
700 |
1800 |
550 |
610 |
16 |
|
YDQ5-0.4 系列 |
800 |
800 |
2000 |
650 |
710 |
16 |
|
YDQ5-0.6 系列 |
900 |
800 |
2000 |
750 |
710 |
16 |
|
YDQ5-1 系列 |
1000 |
900 |
2000 |
850 |
810 |
16 |
|
YDQ5-2 系列 |
1200 |
1100 |
2000 |
1050 |
1010 |
16 |
|
YDQ5-3 系列 |
1400 |
1260 |
2200 |
1250 |
1120 |
16 |
|
YDQ5-4 系列 |
1500* |
1500 |
2550 |
1350* |
1200 |
16 |
|
YDQ5-6 系列 |
2600* |
1500 |
2550 |
2450* |
1200 |
16 |
注：1，带*尺寸在转子短接接触器选用真空断路器时须再加1100
2，更大容量电机用液体电阻起动器结构形式根据用户要求另行设计制作。
安装说明
1、液体电阻柜最好安装在可以泄水的水泥平台上；
2、安装地面应水平，柜体应垂直水平面安装；
3、电阻柜应装在电缆道的正上方，配槽钢基座（图六）；
4、电机转子电缆通过电缆沟接入电阻柜背面的短接接触器下端与液体电阻相连的铜排上（铜排上配有转子接线螺杆和螺母）；
5、若配有进相机，转子电缆先到进相机，再从进相机接入电阻柜；
6、控制电源采用3×2.5+1×1.5mm2电缆线从端子排X1上的A、B、C、N接至起动器，按图纸接好液体起动器与一次柜、DCS系统或其他中控系统之间的联锁控制线。
7、配置绿黄接地线于接地柱上。
|
