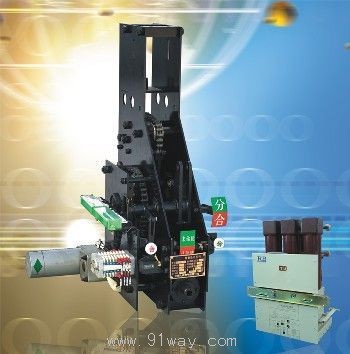

CTA7,AV3型弹簧操动机构产品详细说明：

概述
3AV3、CTA7连体式弹簧操动机构专供操动35KVR车式开关柜ZH85-40.5户内高压真空断路器,其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超过“ICP”标准。

机构合闸弹簧的储能方式有电动机储能和手动储两种：分闸操作有分闸电磁及手动按钮操作两种；合闸操作有合闸电磁铁及手动按钮操作两种。

机构的规格及匹配之主要部件如下表1

规格	重量	体积 高×宽×深	电功机 输入功率	合闸弹簧 mm	匹配真空断路器 开断电流KA
3AV3	37	630×380×410	230	∮12	25、31.5
CTA7	34	524×380×450	230	∮12	25、31.5

主要技术参数
储能电机采用单相永磁直流电机、基技术参数如下表；

型号	ZYG-66
额定工作电压（V）	-220、-110
电动机额定输入功率（W）	230
正常工作电压范围	85%-110%额定工作电压
额定工作电压储能时间（S）	≤15

合闸电磁铁采用螺管式电磁铁，其技术参数如下表；

型号	-110	-220
额定工作电压（V）	1.05	0.96
额定电功率（W）	115	211
20℃时线圈电阻值（Ω）	105±3	230±5
正常工作电压范围	85%～110%额定电压

由独立电源供电的分闸电磁铁采用螺管式电磁铁，其技术参数下表：

额定工作电压（V）	-110	-220
额定工作电流（A）	1.05	0.96
额定电功率（W）	115	211
20℃时线圈电阻值（Ω）	105±3	230±5
正常工作电压范围	65%-120%额定工作电压应可靠分闸,小于30%额定工作电压时不得分闸

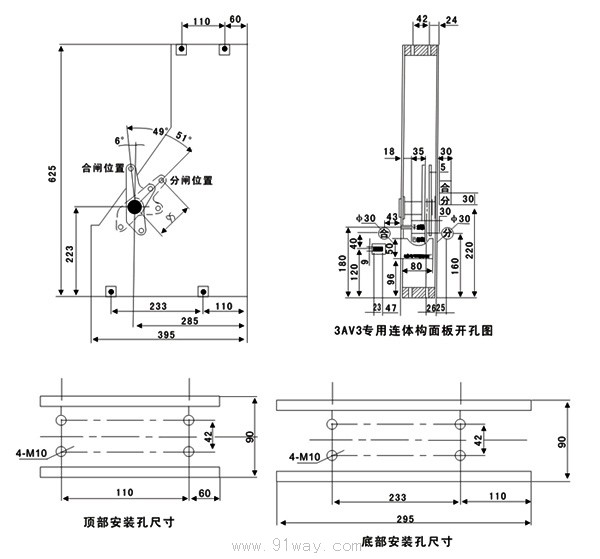

CTA7,AV3型弹簧操动机构安装位置示意图

注：用户如有特殊要求，可协商后确定。
