CT20B弹簧操动机构产品详细说明：

CT20B弹簧操动机构概述

1、产品型号和名称

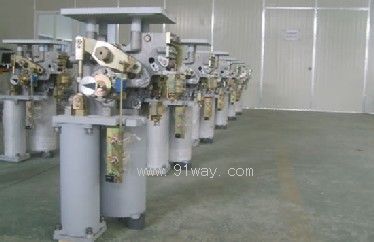

　 CT20B弹簧操动机构
2、产品主要用途和性能
　 本机械用于操作126KV高压SF6瓷柱式断路器和封闭式GIS组合电器，本机构具有电动储能和手动储能两种方式，分、合闸操作有远程和就近电动操作和手动操作。
3、本机构借助专用工具可进行慢分慢合操作。
使用环境条件
1、环境温度：－30℃～＋40℃
2、相对温度：日平均不大于95％；月平均不大于90％。
3、无经常剧烈振动的场所。
4、使用地点：户内或户外
5、防护等级IP4XW

CT20B弹簧操动机构主要技术参数

名称	单位	参数	名称	单位	参数
合闸功	Nm	2000～3700	缓冲行程	mm	100-2
分闸功	Nm	1000～2000	机械寿命	次	10000
机构输出角度	度	45	机构重量	Kg	260

储能电机为交直流两用电机，其主要技术参数见表1

名称	单位	参数
电机型号		HDZ­­—26005B
额定输出功率	W	600
额定电压	V	DC110／220    AC220
额定电流	A	10／5
正常工作电压范围		85％­­—110％Ue
额定工作电压储能时间	S	＜15
电机转速	r／min	480

合闸电磁铁技术参数见表2：

名称	单位	参数
额定电压	V	－220	－110
额定电流	A	2	3.3
额定功率	W	440	330
20℃时线圈电阻	Ω	110±5	33±1.6
工作电压范围		85％～110％Ue

分闸电磁铁技术参数见表3：

名称	单位	参数
额定电压	V	－220	－110
额定电流	A	2	3.3
额定功率	W	440	330
20℃时线圈电阻	Ω	110±5	33±1.6
工作电压范围		65％～120％Ue小于30％Ue连续三次操作不得分闸

订货须知
订货请注明
1、产品型号、名称
2、控制回路电压
3、分、合闸功参数
4、均不含二次和柜体
