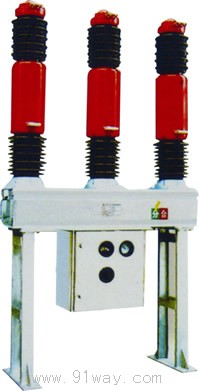

产品名称: LW16-40.5型六氟化硫断路器
型号规格: LW16-40.5型六氟化硫断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- SF6气体断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LW16-40.5型六氟化硫断路器产品详细说明:
1.产品特点
LW16-40.5型六氟化硫断路器为户外瓷瓶支柱式结构,配CT10A型弹簧操动机构,机构与本体具有高型、平行、平行加长、垂直等多种布置形式,整体体积小,重量轻、结构简单、操作功小、安装调试方便。机械寿命5000次,适用于频繁操作。
采用旋弧+辅助压气自能式灭弧室,开断性能优良,电寿命达21次,开合电容器组、电抗器组均无截流过电压。

密封性能可靠,采用进口密封胶垫,静密封采用“O”型密封圈结构,动密封采用“V”型密封圈带弹簧压力补偿结构。互感器的二次接线板由进口模具采用压力注射工艺生产,抗老化性能强,确保年漏气率≤1%。
产品整体采用全不锈钢结构。紧固件、面板、外壳均为不锈钢材料制成,内部支架为热镀锌,永不锈蚀。
内附互感器计量级铁芯采用微晶合金高导磁性能材料,准确级可达0.2或0.2S级。产品每相可配2-4只电流互感器。

2.LW16-40.5型六氟化硫断路主要技术参数

序号
名称
单 位
数据
1
额定电压
kV
40.5
2
最高电压
kV
40.5
3
额定绝
缘水平
雷电冲击耐压(全波峰值)
kV
185
工频耐压(1分钟)
kV
95
4
额定电流
A
 1600      2000
5
机械寿命
3000
6
六氟化硫气体额定压力(20℃时表压)
MPa
0.6±0.015
7
六氟化硫气体补气报警压力(20℃时表压)
MPa
0.55±0.015
8
六氟化硫气体最低功能压力
MPa
0.52±0.015
9
额定短路开断电流
kA
25  31.5
10
额定短路关合电流(峰值)
kA
63
11
额定短时耐受电流(热稳定电流)
kA
 25
12
额定峰值耐受电流(动稳定电流)
kA
63
13
额定失步开断电流
kA
6.3
14
额定短路开断电流下的累计开断次数
21
15
额定短路持续时间
S
4
16
合闸时间(额定操作电压下)
S
≤0.15
17
分闸时间(额定操作电压下)
S
≤0.06
18
额定操作顺序

分-03s—合分
-180s—合分
19
额定开合单个电容器组电流
A
400
20
年漏气率
% / 年
≤1
21
六氟化硫气体水份含量(20℃时)
uL/L
≤150×10ˉ6
22
配CT10-A型弹簧操动机构的额定操作电压

AC/DC:220V/110V
储能电机电压
V
AC/DC:110/220/380
23
六氟化硫气体重量
Kg
6
24
断路器(包括操动机构)重量
kg
1000


LW16-40.5型六氟化硫断路器

 LW16-40.5型六氟化硫断路器外形图

LW16-40.5型六氟化硫断路器
