CX系列高灵敏集成电路闪光继电器产品详细说明：

用途
CX系列闪光继电器作为发电厂、 变电所及其他自动控制回路信号指示灯闪光回路之起动继电器。起动电流≤1mA之高灵敏性能， 使其可应用于发光二极管节能信号灯及氖灯信号灯， 高达5A的负载能力又可应用于传统白炽信号灯。

特点
○ 高灵敏：超动电流≤1mA。
○ 大负载：最大电流5A。
○ 高可靠寿命长：集成电路等关键电子元件采用进口名牌产品。有保护措施，电源极性接反不会损坏继电器。 闪光寿命100000次。
○ 闪光频率稳定：闪光小母线有负电立即闪光、闪光频率不随负载大小、电压高低而变。信号灯亮、 暗占空比近似1：1，暗电流<1.5mA，亮暗明显。
○ 适应性强：氖灯信号灯、发光二极管信号灯、白炽信号灯均可应用。

工作原理说明
CX系列高灵敏集成电路闪光继电器由集成电路组成高灵敏起动回路及频率稳定的电子振荡器，闪光小母线有负电立即闪光。 由小型大功率继电器组成输出回路，其接点容量在AC250V时为5A， 电路中的巧妙设计使继电器接点不产生电弧，延长使用寿命。加有保护措施， 电源极性接反不会损坏继电器。

型号对照表

型号	外型结构	等同替代型号	老产品厂
CX-1	CL10	DX-3	阿继、上继
CX-3	A22K	DX-1	许继、苏继
CX-20	JK-1	DX-9	阿继
CX-30	A11K	DX-16	许继

CX系列高灵敏集成电路闪光继电器主要技术参数
○ 额定电压：直流220V、110V、48V，工作电压允许：80%-115%Ue， ○ 直流电源电压纹波系数不大于20%(可提供交流电工作产品，订货时需特殊注明)
○ 起动电流≤1mA。
○ 闪光频率：55-65次/分
○ 亮、暗占空比1：1，误差±0.2，暗时通过信号灯电流<1.5mA。
○ 触点电容：
　　　　直流型：直流电压不超过250V，时间常数为5ms的感性负荷的电路中接通各断开5A。
　　　　交流型：交流电压不超过250V，COSφ=1，接通和断开5A。

○ 电源功率消耗(额定电压下)

状况\电压	220V	110V	48V
动作前	≤1.6W	≤0.8W	≤0.4W
动作后	≤6.5W	≤3.5W	≤1.5W

结构、端子及内总接线图

CX-1	CX-3	CX-20	CX-30

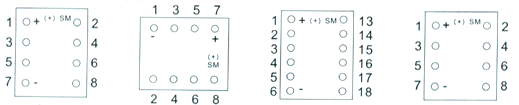

闪光继电器内部接线图(正视)

CX系列高灵敏集成电路闪光继电器
