关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
DX-3型闪光继电器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 闪光继电器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
DX-3型闪光继电器主要技术参数： |
| |
用途
DX-3型继电器作信号指示之用，当被保护系统发生故障，主保护继电器动作时，通过闪光继电器的触点控制各种等灯光信号。
2 动作原理
当继电器的供电回路，在继电器上加额定电压时，并联电容经附加电阻充电，电压逐渐升高，当电压升高到中间继电器的动作电压时，继电器动作，断开供电回路。此时电容器经中间继电器放电，保持继电器动作位置电压逐渐下降，当电容器两端下降到中间继电器的返回电压时，继电器释放，可动部分返回原来位置，接通供电回路，开始重复上述循环。

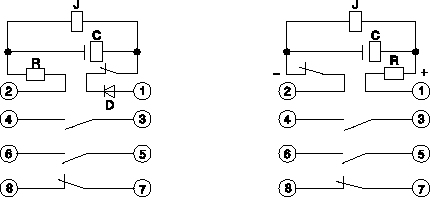

继电器的内部接线如图1所示。
继电器的外形见图（板前及板后接线）2，开孔尺寸见图3。

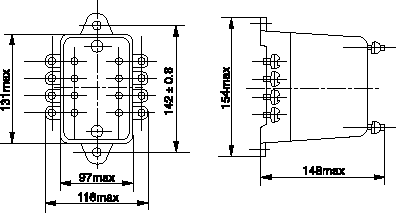

板前接线

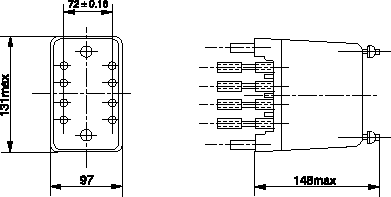

板后接线
图2 外形尺寸

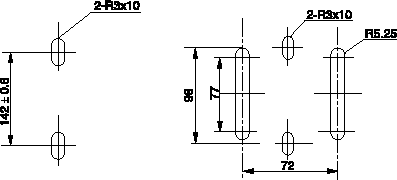

图3 开孔尺寸
3 技术数据
3.1 继电器的规格见表1。
|
额定电流（V） |
触点数 |
|
DC 48，110，220 |
二付动合，一付动断 |
|
AC 220，110 |
3.2 继电器停止工作，可动部分返回到原位置的电压不小于3%的额定电压。
3.3 闪光频率为每分钟40次-100次。
3.4 在额定电压下功率消耗直流不大于7W交流不大于12VA。
3.5 触点长期允许通过5A闭合电流。
3.6 介质强度：耐受交流50Hz，2kV试验电压，历时1min应无击穿或闪络现象。
3.7 线圈电阻(见表2)
|
DX-3型 |
直流电压 |
220V |
110V |
48V |
|
线圈电阻 |
2700V |
2700V |
810V |
|
串接电阻 |
1.5KV /10W+2KV /7.5W |
1.5KV /10W |
1.5KV /10W |
4 订货须知
4.1 继电器的名称及型号。
4.2 额定电压。
4.3 继电器数量交货日期。
4.4 接线形式：板前或板后。
|
|
| |
|
| |
DX-3型闪光继电器(示意图)
|
