BK系列控制变压器产品详细说明：

一、用途
BK系列机床控制变压器（以下简称变压器）适用50-60Hz电压至500V的电路中，通常用作机床控制电器或局部照明灯及指示灯的电源之用。

二、结构特征
BK变压器按结构可分为壳式，按安装方式可分为立式。

三、型号及其含义


四、使用环境
1、周围空气温度-5℃至+40℃，24小时的平均值不超过+35℃；
2、安装地点海拔不超过2000m；
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对温度，最湿月的平均最大湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。

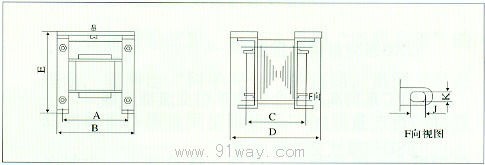

五、BK系列控制变压器外形及安装尺寸

型号	外型尺寸			安装孔距		安装孔 K*J
	Bmax	Dmax	Emax	A	C
BK-50	86	95	93	70±0.4	50±3	5*12
BK-100	100	110	113	85±0.4	60±2.5	6*12
BK-150	100	125	113	85±0.4	66±2.5	6*12
BK-250	160	107	137	100±0.4	80±3	9*11.5
BK-300	160	107	137	100±0.4	80±3	9*11.5
BK-400	160	143	137	110±0.4	92±3	9*11.5
BK-500	160	143	137	110±0.4	92±3	9*11.5
BK-700	160	160	137	110±0.4	102±3	9*11.5
BK-1000	160	180	137	150±0.4	100±3.5	9*11.5
BK-1500	160	240	137	160±0.4	132±3.5	9*11.5
BK-2000	184	270	145	160±0.4	132±3.5	9*11.5

产品型号 E型BK系列	额定功率(VA)	外形尺寸 (mm) 长×宽×高(参考)	重量 (kg)参考
BK-25	25	75×50×85	1
BK-50	50	84×75×90	1.5
BK-100	100	96×90×110	3
BK-150	150	105×100×120	3.5
BK-250	250	120×135×135	5.3
BK-500	500	150×130×160	10
BK-1000	1000	150×155×160	17
BK-1500	1500	200×155×195	25
BK-2000	2000	200×175×195	28
BK-2500	2500	200×190×195	33
BK-3000	3000	200×210×195	37
BK-4000	4000	300×240×250	41
BK-5000	5000	300×260×250	46
