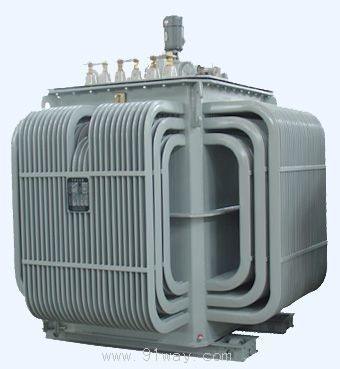

TKS,TKD系列可调电抗器产品详细说明：

用途
可调电抗器能在额定工作电压下，平滑、无级、连续地改变电抗值。它的主要用途是作发电机组负荷试验时的可调电感
负载，它和可调电阻器相配合，可以在一定范围内调节负荷率和负载功率因数。
可调电抗器广泛应用于发电设备厂、动力机厂、柴油机厂、汽油机厂、电机厂、造船厂、车辆电源厂以及有关研究所、
设计院的机组试验站或检测中心，以取代采用感应调压器反接作为可调电感负载的使用方法。

特点
1、电流调节范围大,可无级、平滑、连续地调节电流;
2、电感调节线性度及稳定性好，且能承受过载10%1小时；
3、与可调电阻器配套使用时，有功、无功电流调节互不影响，能准确调节负荷率及其 功率因数；
4、具有两种接法，适用于50Hz/400（690）V或60Hz/450V电源；
5、操作方便,运行安全可靠,并可长时间连续运行；　
6、可多台并联使用。

产品型号

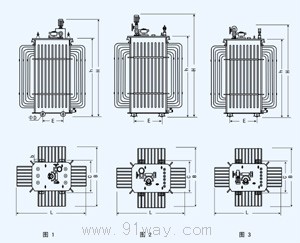

TKS型可调电抗器规格及外形尺寸

产品型号	额 定 容 量 kVA	相数	频 率 Hz	额 定 电 压   V	电流可调范围		油 重量 kg	器 身 重 量 kg	总重量 kg	伺服电动机规格	外形尺寸　mm								外 形 图
					接法1	接法2					L	B	H	h	C	E	D	b
TKS-31.5	31.5	3	50	400	1.8～14	6.3～45.5	144	250	560	JW7114 4P 370W 3Ф 50Hz 380V 1.05A	680	980	1330	850	600	320	65	25	图 1
				690	3.2～26.4
TKS-40	40			400	2.2～18	8～57.7	144	300	630		1000	980	1330	850	600	320	65	25
				690	4～33.5
TKS-50	50			400	2.8～22.5	10～72.2	144	340	690		1000	980	1330	850	600	320	65	25
				690	5～41.8
TKS-63	63			400	3.5～28	12.5～90.9	144	390	760		1080	1060	1330	850	600	320	65	25
				690	6.3～52.7
TKS-80	80			400	4.5～35	16～115	250	430	1100		1230	1050	1700	1230	500	400	80	32
				690	8～66.9
TKS-100	100			400	5.6～45	20～144	380	520	1420		1250	1140	1920	1450	620	450	80	32
				690	10～83.7
TKS-125	125			400	7～56	25～180	295	630	1370		1250	1140	1980	1530	620	450	80	32
				690	12.5～105
TKS-160	160			400	9～70	32～231	440	740	1780		1340	1140	1980	1530	620	450	80	32
				690	16～134
TKS-200	200			400	11.2～90	40～289	545	1000	2180		1260	1200	1870	1370	960	500	100	40
				690	20～167
TKS-250	250			400	14～112	50～361	555	1140	2460		1410	1350	1870	1370	960	500	100	40
				690	25～209
TKS-315	315			400	18～140	63～455	555	1320	2710		1410	1350	1870	1370	960	500	100	40
				690	32～264
TKS-400	400			400	22.5～180	80～577	584	1540	3200		1560	1500	1870	1370	960	500	100	40
				690	40～335
TKS-500	500			400	28～225	100～722	920	2100	4300	JW7124 4P 550W 3Ф 50Hz 380V 1.6A	1570	1460	2280	1730	1050	600	120	48
				690	50～418
TKS-630	630			400	35～280	125～909	930	2380	4740		1570	1460	2280	1730	1050	600	120	48
				690	63～527
TKS-800	800			400	45～350	160～1155	940	2710	5290		1720	1610	2280	1730	1050	600	120	48
				690	80～669
TKS-1000	1000			400	56～450	200～1443	950	3170	6000		1820	1710	2280	1730	1050	600	120	48
				690	100～837
TKS-1250	1250			400	70～560	250～1804	1780	4400	8620	XZEJ 90S-4 4P 1.1KW 3Ф 50Hz 380V 2.7A	1790	1580	2550	2190	1200	750	140	60
				690	125～1046
TKS-1600	1600			400	90～700	315～2309	1790	5090	9650		1940	1730	2550	2190	1200	750	140	60
				690	160～1339
TKS-2000	2000			400	110～900	400～2887	2000	6150	11000		2040	1830	2550	2190	1200	750	140	60
				690	200～1673
TKS-2500	2500			400	140～1120	500～3610	3060	8570	15100	XZEJ 100L1-4 4P 2.2KW 3Ф 50Hz 380V 5A									图 2
				690	250～2090
TKS-3150	3150			400	180～1400	630～4550	3080	9560	16850
				690	320～2640
TKS-4000	4000			400	225～1800	800～5770	3100	10670	18800
				690	400～3350
TKS-4000	4000			690	125～1000	450～3347	3100	10670	18800		2330	2220	3080	2630	1360	900	140	70
				1140	225～2026
注：  ①本系列可调电抗器可作60Hz/450V使用，此时，电流可调范围的下限值、上限值是50Hz/400V时的0.9375倍。         ②其他规格可调电抗器,包括单相、中频可根据用户需要，按协议承接试制。

其他电抗器
注：单相加D，三相加S； 　　油浸不加字母，干式加G； 有铁芯不加字母，空心加K。
