BXJ58系列防爆接线箱(ⅡB ⅡCe DIP)产品详细说明：

BXJ58系列防爆接线箱(ⅡB ⅡCe DIP)适用范围

.1.1区 2区危险场所.
.2.IIA IIB IIC类爆炸性气体环境.
* 如要求IIC类或增安型请注明
* 可根据用户要求做成粉尘防爆

产品特点

铸铝合金外壳铸造成型,表面喷塑 进线口的方向及规格以及端子数量可
由用户自由选配,并可特制
钢管或电缆布线均可

BXJ58-系列防爆接线箱(ⅡB ⅡC e DIP)型号含义



主要技术数据

额定电压(V) Rated voltage	额定电流(A) Rated current	防爆标志 Ex-mark	防护等级 Protection class
380	20	Exd ll BT6 *Exd ll CT6 *Exe ll T6 DIPA21T6	IP54*IP65

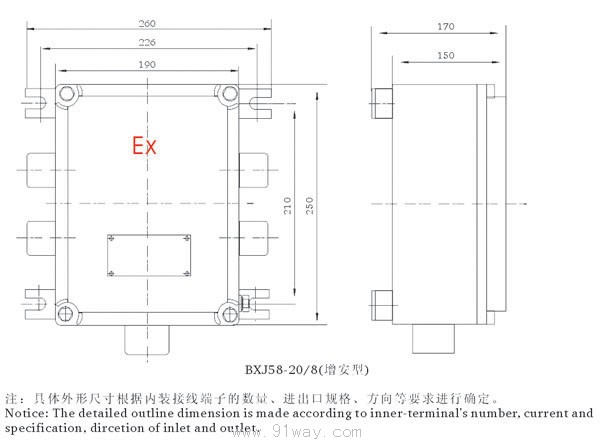

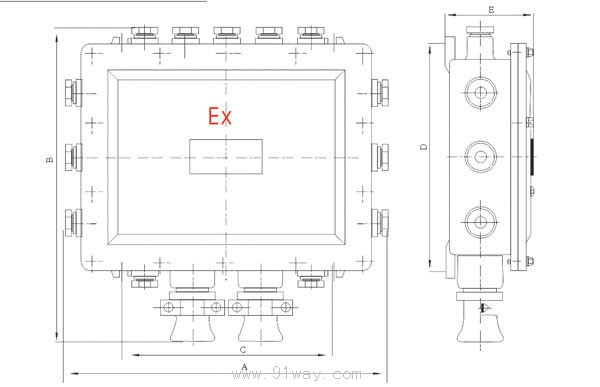

BXJ58系列防爆接线箱(ⅡB ⅡCe DIP)外形举例

型号 Type	A	B	C	D	E	进出线口规格(数量) lnlet and outlet specification(No)	备注Remark
BXJ58-20/4	204	185	160	82	100	1-G3/4〃 4-G1/2〃	Exd ll BT6 Exe ll T5
BXJ58-20/8	242	245	196	104	110	1-G1〃 　7-G3/4〃
BXJ58-20/16	318	332	172	206	110	1-G11/2〃 7-G3/4〃
BXJ58-20/24	422	338	276	224	110	1-G11/2〃 11-G3/4〃
BXJ58-20/36	422	412	276	299	114	1-G11/2〃 13-G3/4〃

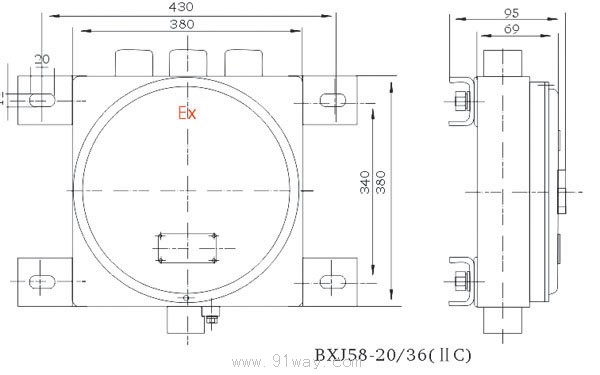

BXJ58系列防爆接线箱(ⅡB ⅡC e DIP)外形举例

注;具体外形尺寸根据内装接线端子的数量 进出口规格 方向等要求进行确定
