适用范围
1区 2区危险场所.
IIA IIB 类爆炸性气体环境.
温度组别;T1-T4,

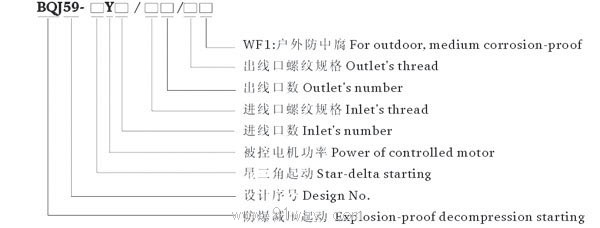

型号含义
产品特点
该产品适用于-55KW三相异步电动机不频繁起动和停止用
铸铝合金或钢板焊接外壳,表面喷塑
内装断路器,交流接触器,时间继电器,热继电器,电流互感器,电压表,电流表,转换开关,指示灯
延时自动控制时间继电器0～60秒内可调
适用于不间断长期工作制或反复短时工作制,在反复短时工作制下的操作频率为30次/小时,两次连续起动间隙不小于90秒
具有过载 短路 断相保护等功能
可根据用户要求特制
可钢管或电缆布线均可
55KW以下(含55KW)为铝合金壳体,55KW以上的为钢板焊接壳体.
主要技术数据
|
|
控制电动机功率(KW)
Power of controlled
motor
|
路额定电流(A)
Rated current
|
热继电器整定额定电流(A)
Set rated current of
thermal relay
|
时间继电器整定值
Setting of time relay |
BQJ59-13Y
BQJ59-17Y
BQJ59-22Y
BQJ59-30Y
BQJ59-40Y
BQJ59-55Y
BQJ59-75Y
BQJ59-95Y
|
|
|
|
|
|
防爆标志
Es-mark |
防护等级
Protection
class
|
防腐等级
Corrosion-proofing
grade |
进线口螺纹(G〃)
lnlet’ s thread |
进线口螺纹(G〃)
lnlet’ s thread |
电缆外径(φ,mm)
Cable’s outerdiameter
|
|
Exd ll BT4 |
IP54 |
WF1 |
１1／2～3 |
１1／2～3 |
17～45 |

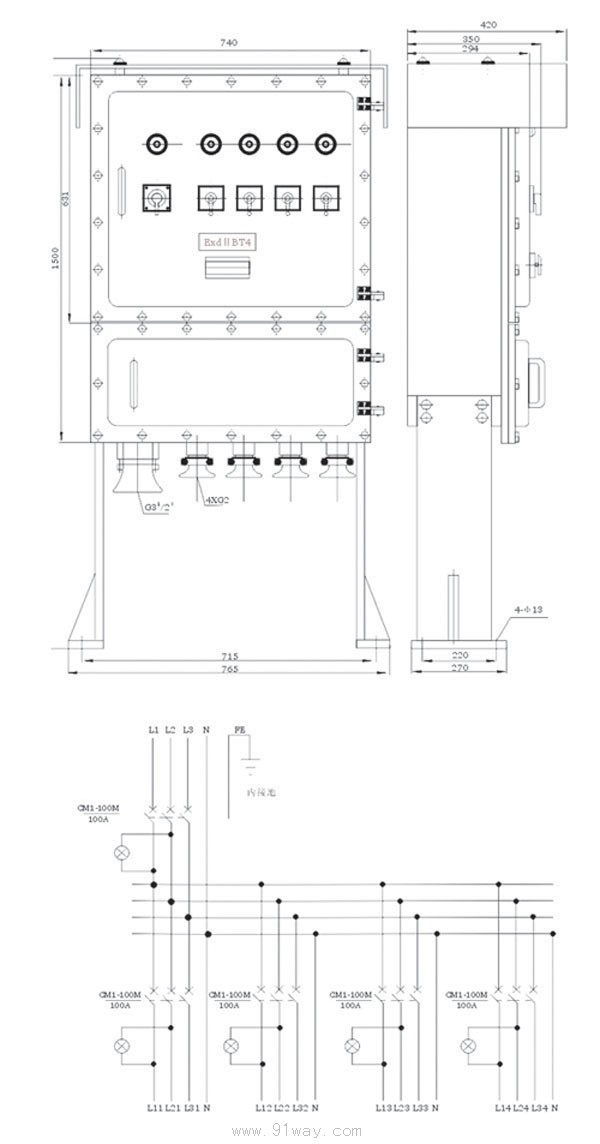

BQJ59-系列防爆星三角起动箱(ⅡB)外形和接线图
|
