LAZBJ-10型电流互感器产品详细说明：

LAZBJ-10型电流互感器技术参数

1. 额定电压: 10kV；
2. 额定频率: 50Hz；
3. 额定一次电流: 5、10、15、20、30、40、50、75、100、150、200、300、400、500、600A；
4. 额定二次电流: 5A；
5. 准确级次组合: 0.2/10P15、0.5/10P15；
6. 额定输出(COSφ-0.8滞后)，(1S)0.2级为10VA、0.5级为10VA、2(S)10P级为15VA；
7. 额定绝缘水平: 12/42/75kV；
8. 局部放电水平: 视在放电量≤20pC;

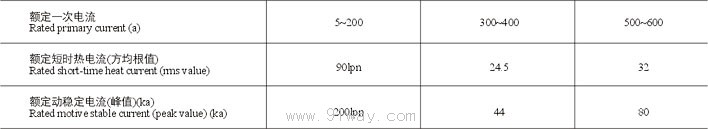

9. 额定短时热电流和额定动稳定电流:

结构
该型电流互感器采用环氧树脂全封闭浇注结构，将互感器的一次绕组、二次绕组及铁心浇注在一起，具有优良的绝缘性能和防
潮性能。

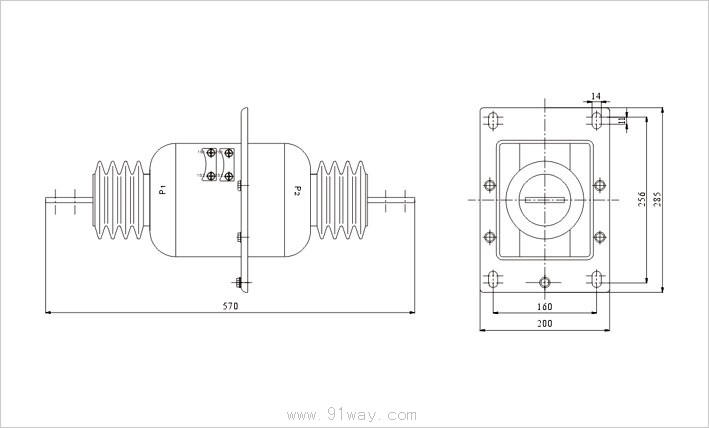

LAZBJ-10型电流互感器外形及安装尺寸

额定电流	准确级及 额定输出			保护级		一秒热稳定 电流(KA)	动稳定 电流(KA)
	0.2s	0.2	0.5	额定输 出(VA)	准确级及准 确限值系数
20/5	10	10	10	15	10P10	1.8	3.2
30/5						2.7	4.8
40/5						3.6	6.4
50/5						4.5	8
75/5						6.8	12
100/5						9	16
150/5						13.5	24
200/5						18	32
300/5						22.5	40.5
400/5						30	54
500/5						30	55
600/5						30	54
800/5						40	72

LAZBJ-10型电流互感器
