产品名称: SG系列三相干式隔离变压器
型号规格: SG系列三相干式隔离变压器
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 隔离变压器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SG系列三相干式隔离变压器产品详细说明:
一、概述
SG系列干式隔离变压器通过电磁耦合关系,将一种电压、电流相数的交流电能转变成另一种电压、电流相数,以适应设备要求的电压、电流相数。根据使用环境和冷却方式可分干式变压器和油浸式变压器两类。

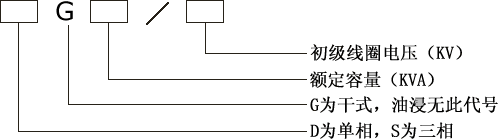

二、型号含义

SG系列干式变压器型号规格及主要参数

 DG,SG系列干式隔离变压器型号说明

型号规格 额定容量
(KVA)
输入电压
(V)
输出电压
(V)
接法 频率
(赫)
SG-10/0.5 10 380 根据用户要求 Y/Y0-12 50/60
SG-20/0.5 20 380 根据用户要求 Y/Y0-12 50/60
SG-30/0.5 30 380 根据用户要求 Y/Y0-12 50/60
SG-40/0.5 40 380 根据用户要求 Y/Y0-12 50/60
SG-50/0.5 50 380 根据用户要求 △/Y0-11 50/60
SG-63/0.5 63 380 根据用户要求 △/Y0-11 50/60
SG-80/0.5 80 380 根据用户要求 △/Y0-11 50/60
SG-100/0.5 100 380 根据用户要求 △/Y0-11 50/60
SG-125/0.5 125 380 根据用户要求 △/Y0-11 50/60
SG-160/0.5 160 380 根据用户要求 △/Y0-11 50/60
SG-200/0.5 200 380 根据用户要求 △/Y0-11 50/60
SG-250/0.5 250 380 根据用户要求 △/Y0-11 50/60
SG-315/0.5 315 380 根据用户要求 △/Y0-11 50/60
SG-400/0.5 400 380 根据用户要求 △/Y0-11 50/60
SG-500/0.5 500 380 根据用户要求 △/Y0-11 50/60

型号(KVA)

外形尺寸
长×宽×高(cm)

安装尺寸(cm)

外壳尺寸
长×宽×高(cm)

变压器重量(kg)

SG-10

42×21×42

135×310

70×35×77

90

SG-20

52×24×52

155×400

70×35×77

180

SG-30

55×28×65

165×400

80×40×87

220

SG-40

61×30×65

170×400

80×40×87

265

SG-50

61×30×65

175×400

100×50×104.5

296

SG-60

70×32×66

190×450

100×50×104.5

370

SG-70

70×32×66

190×450

100×50×104.5

400

SG-80

70×35×67

195×450

100×50×104.5

450

SG-100

75×35×68

210×450

100×50×104.5

490

SG-120

75×35×68

215×450

100×50×104.5

520

SG-150

85×37×68

230×450

120×65×114.5

650

SG-200

95×45×68

290×450

120×65×114.5

850

SG-250

95×45×83

290×450

120×70×124.5

1080

SG-300

105×45×95

290×450

120×70×124.5

1350


SG系列三相干式隔离变压器外形尺寸

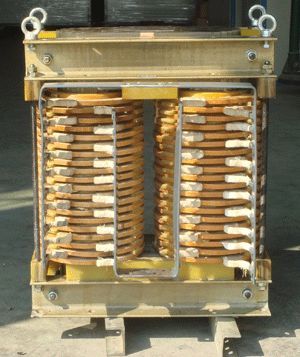

SG系列三相干式隔离变压器
