产品名称：

BF,BC系列磁阻式步进电动机

型号规格：

BF,BC系列磁阻式步进电动机

产品类别：

常规产品 -- 电机产品 -- 反应式步进电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

BF,BC系列磁阻式步进电动机产品详细说明：

BF,BC系列磁阻式步进电动机

型号	26BF	28BF	45BF			70BF							70BC
型号	3-6	3-6	3-3B	3-3A	3-3C	3-3	3-3A	3-3B	3-3C	3-3J	3-3CT	5-3	450
相数	3	3	3	3	3	3	3	3	3	3	3	5	4
步距角度(°)	6/3	6/3	3/1.5	3/1.5	3/1.5	3/1.5	3/1.5	3/1.5	3/1.5	3/1.5	3/1.5	3/1.5	1.8/0.9
电压(V)	27	27	27	27	27	60/12	60/12	27	27	110	27	60/12	27
静态电流(A)	0.2	0.2	0.35	2	0.35	5	5	3	3	0.4	3	3.5	3
保持转矩(mN.m)	9.8	9.8	49	98	78.4	490	882	392	881	539	882	294	784
空载起动频率(PPS)	1400	1400	1200	2500	1000	2000	1500	1800	1500	1000	1400	3000	2000
空载运行频率(PPS)	-	-	-	-	-	-	-	-	-	-	-	16000	-
负载起动频率mN.m PPS	1.67 1000	1.67 1000	14.7 1000	24.5 1500	14.7 800	98 1500	147 1000	117.6 1000	147 1000	176.4 500	147 1000	44.1 2500	50 1000
负载运行频率mN.m PPS	0	-	-	-	-	196 4000	137.2 8000	-	-	-	-	196 8000	-
起动矩频特性mN.m PPS	0	3.43 50	39.2 50	50.8 50	39.2 40	196 50	441 50	294 50	509.6 50	196 400	451 200	176.4 50	590 50
	0	2.94 200	34.3 200	44.1 200	34.3 150	176.4 200	441 200	137.2 200	450.8 200	176.4 500	294 500	176.4 200	470 200
	0	2.45 500	29.4 500	34.3 500	29.4 400	156.8 500	441 500	166.6 500	294 500	147 600	275 500	137.2 500	350 500
	0	2.06 700	27.4 750	27.4 750	27.4 650	117.6 1000	441 750	117.6 1000	274.4 750	127.4 700	147 1000	88.2 1000	270 1000
	0	1.67 1000	15.7 1000	39.2 2000	15.7 800	98 1500	147 1000	49 1500	147 1000	98 900	-	44.1 2500	240 1500
运行矩频特性mN.m PPS	-	-	-	-	-	294 2000	392 2000	-	-	-	-	294 2000	-
	-	-	-	-	-	196 4000	196 4000	-	-	-	-	254.8 4000	-
	-	-	-	-	-	98 8000	156.8 6000	-	-	-	-	196 8000	-
	-	-	-	-	-	49 12000	137.2 8000	-	-	-	-	117.6 12000	-
起动惯频特性 kg.m×10∧-6 PPS	0	0.4 700	1.4 800	1.4 2100	1.4 700	13 1200	13 1200	13 1500	13 1400	13 800	13 850	13 1200	13 1700
	0	0.8 400	2.8 600	2.8 1700	2.8 500	26 1000	26 1000	26 1100	26 1250	29 500	26 800	26 1000	21 1700
	0	1.2 300	4.2 550	4.2 1300	4.2 450	39 700	39 900	39 900	39 1200	39 300	39 750	39 700	39 1600
每相电感(mH)	0	68	12.5	13	-	10	10	18	20	400	20	10	20
分配方式	0	1-2	1-2	1-2	1-2	1-2	1-2	1-2	1-2	1-2	1-2	2-3	1-2
重量(kg)	0	0.1	0.29	0.29	-	1.2	1.5	1.2	1.5	1.1	1.9	1.2	1.2

型号	75BF		90BF			110BC	110BF			130BF
型号	3-6	3-6	3-3B	3-3A	3-3C	3-3	3-1.5	5-1.5	5-1.5A	3-1.5	3-1.5A
相数	3	3	3	3	3	3	3	5	5	3	3
步距角度(°)	6/3	6/3	3/1.5	3/1.5	3/1.5	3/1.5	1.5/0.75	1.5/0.75	1.5/0.75	1.5/0.75	1.5/0.75
电压(V)	27	27	27	27	27	60/12	40	60/12	60/12	110/12	110/12
静态电流(A)	0.2	0.2	0.35	2	0.35	5	6	7	7	10	8
保持转矩(mN.m)	9.8	9.8	49	98	78.4	490	7840	2646	4410	13726	11760
空载起动频率(PPS)	1400	1400	1200	2500	1000	2000	1000	1700	1500	1200	1400
空载运行频率(PPS)	-	-	-	-	-	-	-	16000	16000	9000	9000
负载起动频率mN.m PPS	1.67 1000	1.67 1000	14.7 1000	24.5 1500	14.7 800	98 1500	2550 500	588 1000	686 1000	2700 1000	2350 1100
负载运行频率mN.m PPS	0	-	-	-	-	196 4000	1170 3400	980 8000	1176 8000	3500 7000	3900 5000
起动矩频特性mN.m PPS	0	3.43 50	39.2 50	50.8 50	39.2 40	196 50	4990 200	3450 50	3430 50	5800 50	4700 50
	0	2.94 200	34.3 200	44.1 200	34.3 150	176.4 200	3724 300	1960 200	2940 200	4400 200	3700 200
	0	2.45 500	29.4 500	34.3 500	29.4 400	156.8 500	2548 400	1470 500	2450 500	3300 750	2700 750
	0	2.06 700	27.4 750	27.4 750	27.4 650	117.6 1000	2750 700	980 750	1960 700	2700 1000	2750 1000
	0	1.67 1000	15.7 1000	39.2 2000	15.7 800	98 1500	980 800	580 1000	686 1000	1500 1500	1260 1500
运行矩频特性mN.m PPS	-	-	-	-	-	294 2000	1960 1000	2450 2000	2940 2000	10300 2000	9800 2000
	-	-	-	-	-	196 4000	1176 1300	1470 4000	1960 4000	5900 4000	6200 4000
	-	-	-	-	-	98 8000	980 1500	1470 6000	1470 6000	3800 6000	4300 6000
	-	-	-	-	-	49 12000	490 2000	980 8000	1176 8000	3500 7000	3900 7000
起动惯频特性 kg.m×10∧-6 PPS	0	0.4 700	1.4 800	1.4 2100	1.4 700	13 1200	240 700	240 800	240 1000	-	-
	0	0.8 400	2.8 600	2.8 1700	2.8 500	26 1000	480 650	480 700	480 900	-	-
	0	1.2 300	4.2 550	4.2 1300	4.2 450	39 700	700 600	700 600	700 800	-	-
每相电感(mH)	0	68	12.5	13	-	10	30	8	8	13.4	17.8
分配方式	0	1-2	1-2	1-2	1-2	1-2	1-2	2-3	2-3	1-2	1-2
重量(kg)	0	0.1	0.29	0.29	-	1.2	7.5	4.5	5.8	0	0

BF、BC系列步进电动机是用脉冲信号进行控制的磁阻式步进电动机。主要用于各种控制系统，自动控制装置作执行元件。

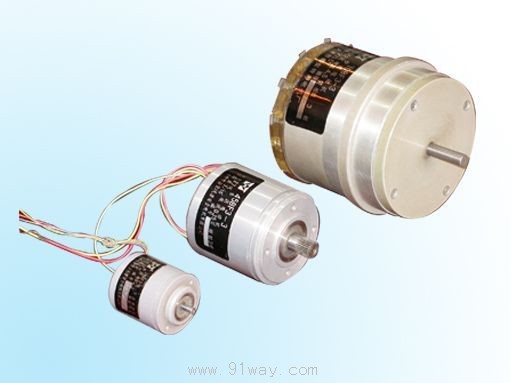

BF,BC系列磁阻式步进电动机

BF,BC系列磁阻式步进电动机

BF,BC系列磁阻式步进电动机（示意图）
